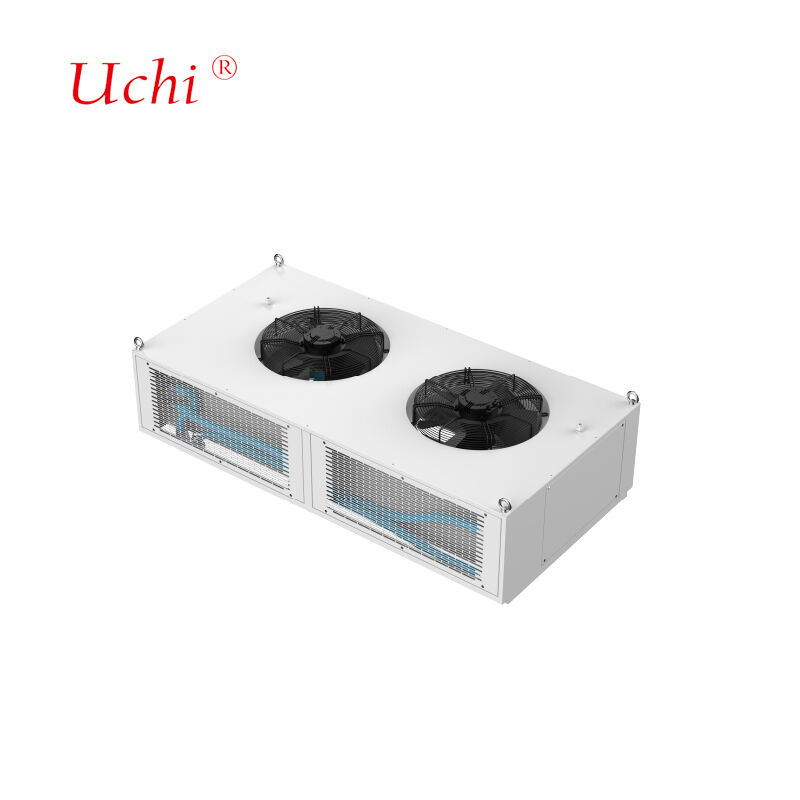

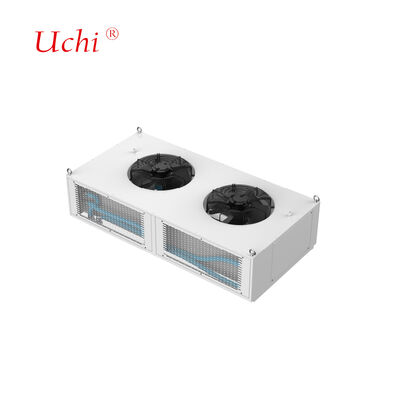

شاحن تيار مستمر مبرد بالكامل بالسائل 480S (قدرة مقدرة 480 كيلو واط)
تفاصيل المنتج:
| مكان المنشأ: | Dongguan ， Guangdong ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | 480S |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000pcs في الشهر |
|
معلومات تفصيلية |
|||
| تنطبق قوة كومة الشحن فائقة السرعة: | 480 كيلو واط | قوة مصدر الحرارة: | 24 كيلو واط |
|---|---|---|---|
| نوع المبرد: | نوع المبرد | عدد وحدات النظام: | 12 جهاز كمبيوتر |
| معدل تدفق وحدة واحدة: | 6 لتر / دقيقة | درجة حرارة خفض تردد النظام:: | 60 ℃ |
| متطلبات إمدادات الطاقة: | AC 220V ، 50 هرتز | فئة الحماية: | IP54 |
| ضوضاء: | ≥60 ديسيبل | درجة الحرارة المحيطة: | -30~55 درجة مئوية |
| رطوبة: | 5%~90% | ارتفاع: | ≤2000m |
| أبعاد وحدة التبريد السائلة: | 1600 × 900 × 475 ملم (الارتفاع شاملاً المراوح) | ||
| إبراز: | شاحن تيار مستمر مبرد بالسائل بقدرة 480 كيلو واط,نظام شحن مبرد بالكامل بالسائل,لوحة تبريد سائل بقدرة 480 كيلو واط,full-liquid-cooling charging system,liquid cooling plate with 480kW power |
||
منتوج وصف
التصميم الهيكلي:يتكون من مبادلات حرارية مبردة بالسائل، ومضخات تدوير، ومضخات تعويض، وخزانات مياه، وأجهزة استشعار، ومراوح وأنظمة تحكم. تم تصميم النظام ليتم تركيبه فوق الخزانة الرئيسية لأكوام الشحن وهو مصمم خصيصًا لخزائن مقومات أكوام الشحن فائقة السرعة بقدرة 480 كيلو واط.
- طاقة مكدس الشحن فائقة السرعة القابلة للتطبيق: 480 كيلو واط
- طاقة مصدر الحرارة: 24 كيلو واط
- نوع سائل التبريد: محلول جلايكول الإيثيلين 40%
- عدد وحدات النظام: 12 قطعة (معدل تدفق الوحدة الواحدة: 6 لتر/دقيقة)
- درجة حرارة تقليل تردد النظام: 60 درجة مئوية
- متطلبات إمداد الطاقة: تيار متردد 220 فولت، 50 هرتز
- فئة الحماية: IP54
- طريقة الاتصال بالخزانة الكهربائية: RS485 (بروتوكول Modbus RTU)
- الضوضاء: ≤60 ديسيبل
- درجة الحرارة المحيطة: -30~55 درجة مئوية
- الرطوبة: 5%~90%
- الارتفاع: ≤2000 متر
- أبعاد وحدة التبريد السائل: 1600×900×475 ملم (الارتفاع بما في ذلك المراوح)
نقوم بتصميم قنوات تدفق داخلية بناءً على بيانات استهلاك الطاقة للعملاء وأنماط توزيع الحرارة لتلبية متطلبات درجة الحرارة والتوحيد المحددة مع الحفاظ على مقاومة تدفق السوائل المثالية. تتضمن عملية التصميم لدينا تحليل محاكاة شامل مع تعديلات متكررة للمعلمات لتحقيق أهداف الأداء الحراري والهيدروليكي.
| نوع المعدات | الكمية | المعايير الفنية |
|---|---|---|
| فرن اللحام بالنفق | 2 وحدة | أقصى أبعاد لحام: 1000 ملم (عرض) * 250 ملم (ارتفاع)، الطول غير محدود أقصى درجة حرارة لحام: 950 درجة مئوية المواد القابلة للتطبيق: النحاس والألومنيوم |
| فرن اللحام بالفراغ | 2 وحدة | أقصى أبعاد لحام: 800 ملم * 1200 ملم * 800 ملم أقصى درجة حرارة لحام: 1200 درجة مئوية المواد القابلة للتطبيق: النحاس والألومنيوم والفولاذ المقاوم للصدأ |
| معدات الكشف عن تسرب الهيليوم | 2 وحدة | أقصى أبعاد الاختبار: 2500 ملم * 750 ملم * 700 ملم نطاق ضغط الاختبار: 0-3 ميجا باسكال دقة الاختبار: 2 جم/سنة أو ≤1*10⁻⁶ باسكال*متر³/ث |
| معدات الاختبار الهيدروستاتيكي | 2 وحدة | أقصى أبعاد الاختبار: 2500 ملم * 1500 ملم * 1000 ملم نطاق ضغط الاختبار: 0-5 ميجا باسكال |
| معدات الاختبار الهوائي | 2 وحدة | أقصى أبعاد الاختبار: غير محدود نطاق ضغط الاختبار: 0-5 ميجا باسكال دقة الاختبار: 1 باسكال |
تجمع عملية اللحام بالفراغ لدينا بين الألواح المصنوعة من الألومنيوم باستخدام معدن حشو بنقاط انصهار أقل من المادة الأساسية، مما يخلق وصلات قوية للغاية دون تدفق تآكل متبقي. توفر هذه التكنولوجيا المتطورة تسخينًا موحدًا، وتحكمًا دقيقًا في درجة الحرارة، وتزيل متطلبات التنظيف اللاحقة، وتقلل من تشوه الأجزاء.
تتطلب أنظمة التبريد السائل عالية الطاقة مشتتات حرارة قادرة على امتصاص الحرارة بسرعة. بالاستفادة من السعة الحرارية النوعية العالية للسوائل، تنقل أنظمتنا كميات كبيرة من الحرارة من خلال تدفق السائل، قادرة على تبديد الحرارة التي تتراوح من بضع مئات من الواط إلى أكثر من كيلو واط واحد.
- لوحة باردة سائلة ذات أنبوب مدفون:مصنوعة عن طريق حفر الألواح، ودفن أنابيب النحاس و لحامها في الداخل، ثم إحكام إغلاقها عن طريق اللحام. يضمن ضيق السائل الموثوق به، والسلامة التشغيلية، والتسطيح العالي لملامسة حرارية ممتازة.
- لوحة باردة سائلة ذات أنبوب مُدخل:مصنوعة عن طريق تضمين أنابيب نحاسية على أسطح الألواح المصنوعة من الألومنيوم باستخدام عمليات اللحام أو الترابط، مع التحكم الصارم في التسطيح للحصول على أقل مقاومة حرارية.
- لوحة باردة سائلة من النوع القنوي:تتشكل قنوات التدفق الداخلية على ركائز نحاسية أو ألومنيوم من خلال الحفر والبثق والمعالجة الدقيقة، مختومة عن طريق اللحام بالاحتكاك أو اللحام بدرجة حرارة عالية.
- كتلة التبريد السائل:لتبديد حرارة الرقائق عالية الطاقة مع قنوات تدفق داخلية تم إنشاؤها من خلال تقنية الزعانف لزيادة مساحة تبادل الحرارة.
منتجات تبريد سائلة ملحومة بالنحاس:وحدة تبريد سائل GB200، وحدة تبريد سائل H20، وحدة تبريد سائل للوحدة البصرية، وغيرها من الألواح الباردة النحاسية. متوافقة مع فوسفور النحاس، والقائم على الفضة، والقائم على النيكل، واللحامات القائمة على الذهب.
منتجات تبريد سائلة ملحومة بالألومنيوم:مشعاع السيفون LTS، صندوق تبريد سائل للتحكم الإلكتروني المصبوب بالقالب، لوحة تبريد سائل مختومة لإمداد الطاقة، لوحة تبريد سائل للتحكم الإلكتروني للمحرك، مشعاع 6G-3DRVC، وغيرها من مشعات التبريد السائل الملحومة.
منتجات تبريد سائلة ملحومة من الفولاذ المقاوم للصدأ:مشعب تبريد سائل، وحدة تبريد سائل DIMM، وغيرها من مشعبات التبريد السائل المصنوعة من الفولاذ المقاوم للصدأ.
- الليزر والمعدات الطبية
- تبريد حزمة بطارية الطاقة EV
- إلكترونيات الطاقة وأجهزة محرك المحركات
- أنظمة نقل 5G بالميكروويف
- أنظمة الطاقة المتجددة
- IGBT وأنظمة أشباه الموصلات للطاقة
- مراكز البيانات وتطبيقات الطاقة الصناعية
- أنظمة الدفاع والإلكترونيات الجوية
- خلايا الوقود وأنظمة الجر
نحافظ على معايير الجودة الصارمة من خلال معدات الاختبار الشاملة بما في ذلك:
- 1 آلة قياس الإحداثيات
- 1 أداة جهاز العرض
- 2 آلات اختبار الضغط العالي للمياه
- 4 آلات اختبار المقاومة الحرارية
- 2 آلات اختبار تسرب السوائل
- استجابة سريعة لجميع الاستفسارات
- أسعار تنافسية مع جودة مضمونة
- جدولة إنتاج فعالة
- حلول النقل المثلى
- دعم فني شامل
- هل أنت شركة تجارية أم مصنع؟نحن مصنعون محترفون لمشتتات الحرارة ولوحات التبريد المائية مع خبرة واسعة وفريق فني قوي، يتميز بالإنتاج الآلي والميكانيكي.
- هل قمت بتصدير البضائع من قبل وإلى أي مناطق؟يتم تصدير 60% من إجمالي إنتاجنا إلى اليابان والهند والمملكة المتحدة وكندا والولايات المتحدة الأمريكية والبرازيل.
- كم عدد الموظفين لديك؟حوالي 100 موظف عبر أقسام المبيعات والمشتريات والهندسة ومراقبة الجودة والمستودعات والإنتاج.
- هل يمكنك تقديم عينات إذا وافقنا على التصميم؟نعم، نقدم عينات للتأكيد قبل الإنتاج الضخم، إلى جانب الرسومات الفنية إذا لزم الأمر.
- ما هي طرق التعبئة التي تستخدمها؟تعبئة مخصصة مع كرتون عادي وأقمشة مقاومة للإحكام أو كرتون خشبي للحماية المثلى أثناء النقل.
- هل تقدم الدعم الفني لمشاكل المنتج؟يتم فحص جميع المنتجات بالكامل قبل الشحن. لأية مشكلات، نقدم حلولًا فنية فورية.
