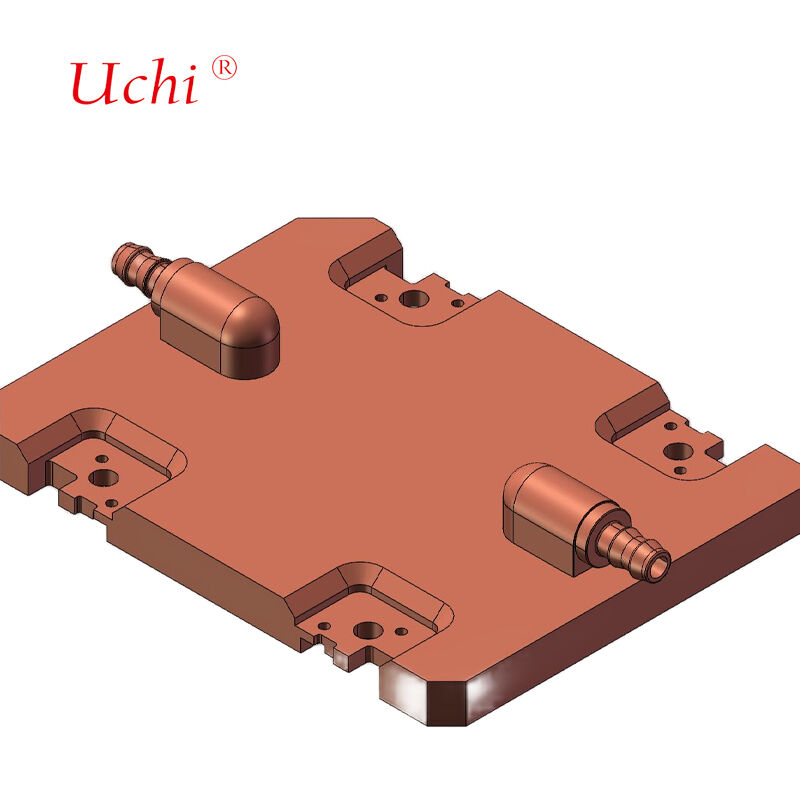

وصلة صفيحة باردة سائلة محصنة بالنحاس للوحدة التبريد السائلة UQD سريعة الاتصال
تفاصيل المنتج:
| مكان المنشأ: | Dongguan ， Guangdong ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | UQD |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000pcs في الشهر |
|
معلومات تفصيلية |
|||
| إبراز: | لوحة تبريد سائل من النحاس,لوحة باردة سريعة الارتباط UQD,وصلة وحدة تبريد السائل,UQD quick-connect cold plate,Liquid cooling module connector |
||
|---|---|---|---|
منتوج وصف
موصل اللوحة الباردة السائلة النحاسية
تم تصميم هذا الموصل لوحدات التبريد السائلة ذات التوصيل السريع UQD، ويضمن أداءً موثوقًا في تطبيقات الإدارة الحرارية الصعبة.
المواصفات الفنية
- ميزات الموصل:تصميم خالٍ من التنقيط مع حجم سائل معلق متبقي أقل من معايير OCP؛ يدعم التزاوج الأعمى التلقائي مع تعويض الخطأ بمقدار 0.8 مم
- توافق السوائل:متوافق مع الماء منزوع الأيونات ومبرد PG25 والسوائل الأخرى، مع مقاومة للضغط ≥ 80 بار
- التصميم المتكامل:يمكن دمجها في الخوادم النصلية/أنظمة الأرفف، مما يدعم التخطيطات عالية الكثافة بما في ذلك اتصالات اللوحة الباردة متعددة وحدات معالجة الرسومات داخل هيكل 1U
- مواد:سبائك ألومنيوم عالية المقاومة للتآكل مع حلقات إغلاق من المطاط الفلوري، مناسبة لتشغيل المعدات الإلكترونية على المدى الطويل
مجالات التطبيق
- مراكز البيانات:وصلات حلقة اللوحة الباردة للرفوف المبردة بالسوائل والخوادم النصلية
- الالكترونيات الصناعية:تبديد حرارة التبريد السائل لمعدات الرادار وأجهزة التصوير الطبي
- الحواسيب العملاقة:أنظمة توزيع التبريد السائل لمجموعات الحوسبة عالية الكثافة
تصميم المبرد لوحة الباردة
نقوم بتصميم قنوات التدفق الداخلي بناءً على بيانات استهلاك الطاقة المقدمة من العميل وأنماط توزيع الحرارة لتلبية متطلبات ارتفاع درجة الحرارة والتوحيد المحددة مع الحفاظ على مقاومة تدفق السوائل المقبولة.
تتضمن عملية التصميم لدينا تحليل محاكاة شامل لدرجة الحرارة وانخفاض الضغط، مع تعديلات متكررة على المعلمات الداخلية حتى يتم تحقيق أهداف الأداء الحراري والهيدروليكي.
معدات الإنتاج
| نوع المعدات | كمية | المعلمات التقنية |
|---|---|---|
| فرن لحام النفق | 2 وحدات | أقصى أبعاد اللحام: 1000 مم (عرض) × 250 مم (ارتفاع)، الطول غير محدود أقصى درجة حرارة اللحام: 950 درجة مئوية المواد القابلة للتطبيق: النحاس، الألومنيوم |
| فرن اللحام بالفراغ | 2 وحدات | أقصى أبعاد اللحام: 800 مم × 1200 مم × 800 مم أقصى درجة حرارة اللحام: 1200 درجة مئوية المواد القابلة للتطبيق: النحاس، الألومنيوم، الفولاذ المقاوم للصدأ |
| معدات كشف تسرب الهيليوم | 2 وحدات | الحد الأقصى لبعد الاختبار: 2500 مم × 750 مم × 700 مم نطاق ضغط الاختبار: 0-3MPa دقة الاختبار: 2 جم/السنة أو ≥1×10⁻⁶ Pa*m³/s |
| معدات الاختبار الهيدروستاتيكي | 2 وحدات | الحد الأقصى لبعد الاختبار: 2500 مم × 1500 مم × 1000 مم نطاق ضغط الاختبار: 0-5MPa |
| معدات اختبار الهواء | 2 وحدات | الحد الأقصى لبعد الاختبار: غير محدود نطاق ضغط الاختبار: 0-5MPa دقة الاختبار: 1Pa |
تكنولوجيا اللحام المتقدمة
تقوم عملية اللحام بالفراغ لدينا بربط صفائح الألومنيوم باستخدام معدن الحشو بنقاط انصهار أقل من المادة الأساسية، مما يؤدي إلى إنشاء وصلات قوية للغاية دون تدفق التآكل المتبقي. توفر هذه التقنية المتطورة تسخينًا موحدًا وتحكمًا دقيقًا في درجة الحرارة، وتزيل متطلبات ما بعد التنظيف، وتقلل من تشويه الأجزاء.
تكنولوجيا نظام التبريد السائل
في أنظمة التبريد السائلة عالية الطاقة، يلزم وجود أحواض حرارية (ألواح تبريد سائلة) قادرة على امتصاص الحرارة بسرعة لنقل الحرارة بسرعة. من خلال الاستفادة من السعة الحرارية العالية للسوائل، تنقل هذه الأنظمة كميات كبيرة من الحرارة من خلال تدفق السائل، مما يجعلها واحدة من أكثر طرق تبديد الحرارة فعالية المتاحة اليوم. يمكنهم تبديد حرارة تتراوح من عدة مئات من واط إلى أكثر من كيلو واط واحد.
أنواع الألواح الباردة
- لوحة سائلة باردة مدفونة:يتم تصنيعها عن طريق حفر الصفائح العلوية والسفلية، ودفن ولحام الأنابيب النحاسية بالداخل، ثم إحكام إغلاقها عن طريق اللحام. يوفر إحكامًا موثوقًا للسوائل وسلامة تشغيلية من خلال أسطح عالية التسطيح مصنوعة بدقة.
- لوحة التبريد السائلة ذات الأنبوب المدرج:يتم تصنيعها عن طريق دمج أنابيب النحاس على أسطح ألواح الألومنيوم باستخدام عمليات اللحام أو الربط. الاتصال المباشر مع مصدر الحرارة يقلل من المقاومة الحرارية ويعزز الكفاءة.
- لوحة سائلة باردة من نوع القناة:قنوات التدفق الداخلي المتكونة على ركائز من النحاس أو الألومنيوم من خلال الحفر والبثق والتصنيع الدقيق. مختومة باستخدام اللحام الاحتكاكي أو اللحام بدرجة حرارة عالية مع تكاليف تصنيع منخفضة وهندسة معقدة.
- كتلة التبريد السائل:لتبديد حرارة الرقاقة عالية الطاقة، تتميز بقنوات تدفق داخلية تم إنشاؤها من خلال تقنية Skiving Fin لزيادة مساحة سطح التبادل الحراري إلى أقصى حد.
التطبيقات الرئيسية
- الليزر والمعدات الطبية
- تبريد حزمة بطارية الطاقة الكهربائية
- إلكترونيات الطاقة وأجهزة قيادة السيارات
- أنظمة نقل الميكروويف 5G
- أنظمة الطاقة المتجددة
- IGBT وأنظمة أشباه الموصلات للطاقة
- مراكز البيانات وتطبيقات الطاقة الصناعية
- أنظمة الدفاع وإلكترونيات الطيران
- خلايا الوقود وأنظمة الجر
ضمان الجودة
نحن نحافظ على معايير الجودة الصارمة مع معدات الاختبار الشاملة بما في ذلك:
- 1 جهاز قياس الإحداثيات
- 1 جهاز عرض
- عدد 2 جهاز اختبار ضغط الماء العالي
- 4 آلات اختبار المقاومة الحرارية
- 2 ماكينة اختبار تسرب السوائل
خدمة العملاء
- الرد السريع على جميع الاستفسارات
- أسعار تنافسية مع جودة مضمونة
- جدولة الإنتاج بكفاءة
- حلول النقل الأمثل
- الدعم الفني الشامل
الأسئلة المتداولة
هل أنت شركة تجارية أو الشركة المصنعة؟
نحن مصنعون متخصصون في تصنيع المشتتات الحرارية وألواح تبريد المياه، ونتمتع بخبرة واسعة وفريق فني قوي، يتميز بالإنتاج الآلي والميكانيكي.
نحن مصنعون متخصصون في تصنيع المشتتات الحرارية وألواح تبريد المياه، ونتمتع بخبرة واسعة وفريق فني قوي، يتميز بالإنتاج الآلي والميكانيكي.
هل قمتم بتصدير البضائع من قبل وإلى أي مناطق؟
يتم تصدير 60% من إجمالي إنتاجنا إلى اليابان والهند والمملكة المتحدة وكندا والولايات المتحدة الأمريكية والبرازيل.
يتم تصدير 60% من إجمالي إنتاجنا إلى اليابان والهند والمملكة المتحدة وكندا والولايات المتحدة الأمريكية والبرازيل.
كم عدد الموظفين لديك؟
ما يقرب من 100 موظف في أقسام المبيعات والمشتريات والهندسة وضمان الجودة والمستودعات والإنتاج.
ما يقرب من 100 موظف في أقسام المبيعات والمشتريات والهندسة وضمان الجودة والمستودعات والإنتاج.
هل يمكنك تقديم عينات إذا اتفقنا مع التصميم؟
نعم، نحن نقدم عينات للتأكيد قبل الإنتاج الضخم، إلى جانب الرسومات الفنية إذا لزم الأمر.
نعم، نحن نقدم عينات للتأكيد قبل الإنتاج الضخم، إلى جانب الرسومات الفنية إذا لزم الأمر.
ما هي طرق التعبئة التي تستخدمها؟
التعبئة المخصصة مع كرتون عادي ونسيج محكم أو كرتون خشبي لتوفير الحماية المثلى أثناء النقل.
التعبئة المخصصة مع كرتون عادي ونسيج محكم أو كرتون خشبي لتوفير الحماية المثلى أثناء النقل.
هل تقدمون الدعم الفني لمشاكل المنتج؟
يتم فحص جميع المنتجات بالكامل قبل الشحن. لأية مشاكل، نحن نقدم الحلول التقنية الفورية.
يتم فحص جميع المنتجات بالكامل قبل الشحن. لأية مشاكل، نحن نقدم الحلول التقنية الفورية.
