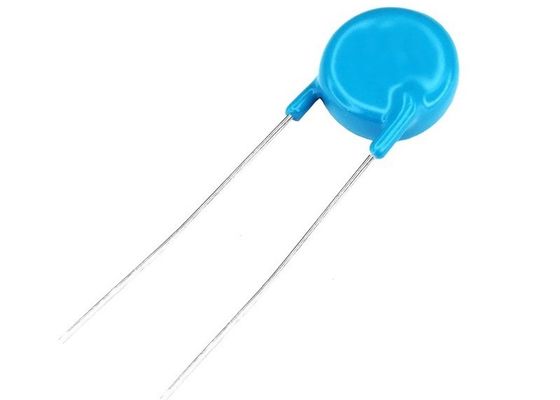

مكثف قرص سيراميك 680 بيكوفاراد 15000 فولت
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| رقم الموديل: | CT81-15KV-681K |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100PCS |
|---|---|
| الأسعار: | 0.16~0.3USD/PC |
| تفاصيل التغليف: | شحن |
| وقت التسليم: | 7-10 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 50،000pcs في أسابيع |
|
معلومات تفصيلية |
|||
| اسم المنتج: | المكثفات القرصية السيراميكية | السعة: | 680 الجبهة الوطنية |
|---|---|---|---|
| تصنيف الجهد DC: | 15 كيلو فولت تيار مستمر | تسامح: | 10 ٪ |
| نطاق درجة الحرارة: | +25-+85 درجة مئوية | الإنهاء: | شعاعي |
| طلب: | الغرض العام | السعة - ن.ف: | 0.68 نانو فهرنهايت |
| إبراز: | مكثف قرص السيراميك,مكثفات فيلم عالية الجهد,مكثفات قرص السيراميك 680 pF |
||
منتوج وصف
مكثفات قرص سيراميك ذات جهد عالٍ للأغراض العامة مكافئة لـ Murata DHR4E4C681K2BB 680pF 15000 فولت 10%
■الميزات
1. حجم صغير
2. مقاومة ممتازة للحرارة والرطوبة والجهد العالي
قوة عازلة.
3. مغلفة براتنج الإيبوكسي المقاوم للهب.
4. جهد مقنن 20 كيلو فولت متاح عند الطلب
• خسائر منخفضة
• سعة عالية بأحجام صغيرة
• استقرار عالي
• أسلاك شعاعية
• مكثف طبقة واحدة من السيراميك
■التطبيقات
1. مضاعفات ومضاعفات تلفزيون الألوان
2. إمدادات الطاقة ذات الجهد العالي DC (PPCs ، الأشعة السينية
جهاز ، منظف الهواء ، الليزر ، إلخ.)
3. مكثف ضبط في دائرة التركيز للعرض
• أجهزة التلفزيون والشاشات • SMPS • DC والجهد العالي النبضي • معدات الأشعة السينية
تصميم
تتكون المكثفات من قرص سيراميك مطلي بالفضة على كلا الجانبين. أسلاك التوصيل مصنوعة من النحاس المعلب بأقطار 0.032 بوصة (0.81 مم). يمكن تزويد المكثفات بأسلاك مستقيمة بتباعد أسلاك يبلغ 0.375 بوصة (9.5 مم) أو 0.500 بوصة (12.7 مم) أو 0.750 بوصة (19.2 مم). الطلاء مصنوع من راتنج الإيبوكسي المقاوم للهب وفقًا لـ “UL 94 V-0”.
| نطاق السعة | 100 pF إلى 3300 pF |
| قوة العزل الكهربائي بين الأسلاك | 10 kVDC 15000 VDC ، 2 ثانية 15 kVDC 24000 VDC ، 2 ثانية (في سائل عازل) |
| العزل الكهربائي من السيراميك | T3M (الفئة 1) X5F ، Y5R ، Y5U ، Z5U (الفئة 2) |
| مقاومة العزل | دقيقة. 1000 أوم أو 200000 ميغا أوم |
| التسامح مع السعة | ± 20٪ أو + 80٪ / - 20٪ |
| عامل التبديد | 0.2٪ كحد أقصى. عند 1 كيلو هرتز ؛ 1 فولت (الفئة 1) 2.0٪ كحد أقصى. عند 1 كيلو هرتز ؛ 1 فولت (الفئة 2) |
| نطاق درجة حرارة الفئة | -25 درجة مئوية إلى +85 درجة مئوية |
| الفئة المناخية | ACC. إلى EN 60068-1 25/85/21 |
| نطاق درجة حرارة التشغيل | -25 درجة مئوية إلى +105 درجة مئوية |
■مثال
■Cap.-Temp. Char.
التطبيقات حسب السلسلة
- DE1: منتجات معتمدة بمعايير السلامة
- DE2: منتجات معتمدة بمعايير السلامة
- DE6: منتجات معتمدة بمعايير السلامة ، السيارات
- DEA: منتجات للأغراض العامة
- DEB: منتجات للأغراض العامة
- DEC: منتجات للأغراض العامة
- DEF: عاكس الإضاءة الخلفية LCD
- DEH: منتجات للأغراض العامة
- DEJ: متوافق مع قوانين السلامة اليابانية
- DES: منتجات للأغراض العامة
الميزات حسب السلسلة
- DE1: IEC60384-14 الفئة X1 / Y1
- DE2: IEC60384-14 الفئة X1 / Y2
- DE6: IEC60384-14 الفئة X1 / Y2 للسيارات
- DEA: نوع منخفض الخسارة مضمون بدرجة حرارة عالية (نوع توليد حرارة منخفضة لتعويض درجة الحرارة)
- DEB: نوع الرصاص ثابت العزل الكهربائي العالي
- DEC: الجهد المقنن DC6.3kV
- DEF: لمكثف الصابورة لعكس الإضاءة الخلفية LCD
- DEH: درجة حرارة عالية تضمن نوعًا منخفض الخسارة
- DEJ: بناءً على قانون سلامة الأجهزة والمواد الكهربائية في اليابان
- DES: درجة حرارة عالية تضمن نوعًا منخفض الخسارة (توليد حرارة منخفضة)
توفر سلسلة DE من Murata كلاً من المكثفات الخزفية ذات الجهد العالي والمعتمدة بمعايير السلامة. تتميز سلسلة DE بمجموعة واسعة من عوامل الشكل لتطبيقات محددة بما في ذلك مرشحات خط التيار المتردد ، والاقتران الأساسي والثانوي في إمدادات الطاقة بالتبديل ، ودوائر النبض عالية التردد ، ودوائر الرنين الأفقية ، ودوائر الفصل لإمدادات الطاقة.
متوفر الآن! أطلقت Murata مكثفًا سيراميكيًا معتمدًا للسلامة من النوع المثبت على السطح IEC 60384-14 * 1Y1 * 2 للفئة لإمدادات الطاقة منخفضة المستوى. تعتبر هذه المكثفات مثالية لجميع إمدادات الطاقة بالتبديل AC-DC حيث يتم البحث عن ملف تعريف منخفض لمعدات AV المدمجة أو إضاءة LED أو معدات مثبتة على الرف 1U * 3.
■! تحذير (تصنيف)
عندما يتم استخدام المكثفات ذات التصنيف DC في دوائر التيار المتردد أو التيار المتذبذب ، تأكد من الحفاظ على قيمة Vp-p للجهد المطبق أو Vo-p الذي يحتوي على تحيز DC ضمن نطاق الجهد المقنن. عند تطبيق الجهد على الدائرة ، قد يؤدي البدء أو الإيقاف إلى توليد جهد غير منتظم لفترة انتقالية بسبب الرنين أو التبديل. تأكد من استخدام مكثف بنطاق جهد مقنن يتضمن هذه الفولتية غير المنتظمة
2. درجة حرارة التشغيل والحرارة المتولدة ذاتيًا
حافظ على درجة حرارة سطح المكثف أقل من الحد الأعلى لنطاق درجة حرارة التشغيل المقنن. تأكد من مراعاة الحرارة المتولدة بواسطة المكثف نفسه. عندما يتم استخدام المكثف في تيار عالي التردد أو تيار نبضي أو تيار مماثل ، فقد يولد حرارة ذاتيًا بسبب فقد العزل الكهربائي. يجب أن يكون حمل الجهد المطبق بحيث تكون الحرارة المتولدة ذاتيًا للمكثف في حدود 10 درجات مئوية عند درجة حرارة الغلاف الجوي 25 درجة مئوية. عند القياس ، استخدم مزدوجة حرارية ذات سعة حرارية صغيرة - K من ø؛ 0.1 مم في الظروف التي لا يتأثر فيها المكثف بالحرارة المشعة من المكونات الأخرى أو التقلبات المحيطة المحيطة. قد تؤدي الحرارة المفرطة إلى تدهور خصائص المكثف وموثوقيته. (لا تحاول أبدًا إجراء القياس مع تشغيل مروحة التبريد. وإلا ، لا يمكن ضمان القياس الدقيق.)
قد يؤدي عدم اتباع التحذيرات المذكورة أعلاه إلى حدوث ماس كهربائي في أسوأ الحالات والتسبب في التدخين أو التشتت الجزئي عند استخدام المنتج.
■! تحذير (حالة التخزين والتشغيل)
بيئة التشغيل والتخزين
لا يشكل الطلاء العازل للمكثفات ختمًا مثاليًا ؛ لذلك ، لا تستخدم أو تخزن المكثفات في جو تآكل ، خاصةً في حالة وجود غاز الكلوريد أو غاز كبريتيد أو حمض أو قلوي أو ملح أو ما شابه ذلك. وتجنب التعرض للرطوبة. تم تصميم المكثف ليتم استخدامه في وسائط عازلة ، مثل راتنجات الإيبوكسي وزيت السيليكون وما إلى ذلك. يجب أن يكون هناك 3 مم أو أكثر من الوسائط العازلة لكل اتجاه من المكثف. قبل تنظيف هذا المنتج أو ربطه أو تشكيله ، تحقق من أن هذه العمليات لا تؤثر على جودة المنتج عن طريق اختبار أداء المنتج المنظف أو المرتبط أو المشكل في المعدات المقصودة. قم بتخزين المكثفات حيث لا تتجاوز درجة الحرارة والرطوبة النسبية -10 إلى 40 درجة مئوية و 15 إلى 85٪. استخدم المكثفات في غضون 6 أشهر. قد يؤدي عدم اتباع التحذيرات المذكورة أعلاه إلى حدوث ماس كهربائي في أسوأ الحالات والتسبب في التدخين أو التشتت الجزئي عند استخدام المنتج.
