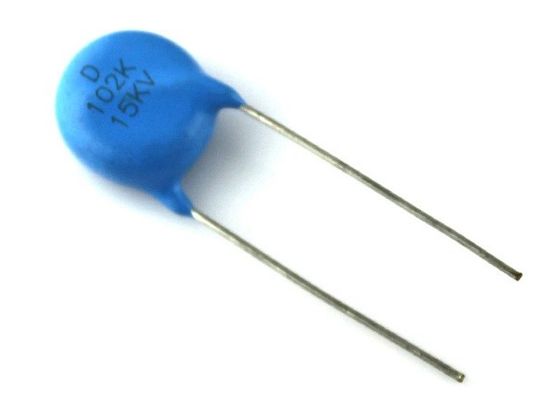

مكثف القرص السيراميكي لموراتا الإلكترونيات
تفاصيل المنتج:
| اسم العلامة التجارية: | UCHI |
| رقم الموديل: | CT81-15KV-D19-F12.5-102K |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100PCS |
|---|---|
| الأسعار: | 0.35~0.5 USD/Pieces |
| تفاصيل التغليف: | شحن |
| وقت التسليم: | مخزون للكمية الصغيرة |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000,000pcs لكلّ شهر |
|
معلومات تفصيلية |
|||
| فئة المنتج: | المكثفات القرصية السيراميكية | السعة: | 1000PF |
|---|---|---|---|
| تصنيف الجهد DC: | 15 كيلو فولت تيار مستمر | تسامح: | 10% |
| القطر: | 18 ملم | تباعد الرصاص: | 12.5mm |
| درجة حرارة التشغيل: | -25~+85 درجة مئوية | نمط الإنهاء: | شعاعي |
| السعة - ن.ف: | 1nF | السعة - الجبهة المتحدة: | 0.001 فائق التوهج |
| وزن الوحدة: | 6 جرام | معامل درجة الحرارة: | +/- 1000 جزء في المليون/ج |
| إبراز: | مكثف قرص السيراميك,مكثفات فيلم عالية الجهد,مكثفات قرص السيراميك عالية الجهد |
||
منتوج وصف
موراتا إلكترونيات DHR4E4C102K2FB عابرة عالية الجهد مكثفات القرص السيراميكي 1000pF + / -10٪ DC15k فولت
حوالي 4700 نيلون من السيراميك
Y5T هو أداء أفضل من السيراميك العامة من الفئة الثانية.
+22/-33% من -25 درجة مئوية إلى +85 درجة مئوية. عامل التبديد أقل من 1٪، مقاومة العزل أكبر من 100000MΩ.
الخصائص الكهربائية السيراميكية
| لا. |
السيراميك |
درجة حرارة التشغيل |
العزل |
التبديد |
الحرارة |
| 1 |
Y5T |
-25/+85 | 100000 | 0.2% | +/-28% |
البعد ونمط الرصاص
◆التقييمات القياسية:
مقاومة الجهد ≥ 1.5 مرة من الجهد الاسمي ((في الزيت)
| لا، لا، لا | رقم الجزء |
السيراميك |
مقيّم |
السعة | الأبعاد ((ملم) | ||||
| ج | (تول) | د | T | F | د | ||||
| 1 | CT81-15KV-D19-F12.5-102K | Y5T | 15KVDC | 1000 | ± 10% | 18.5 | 7.5 | 12.5 | 0.8 |
◆الميزات
* عامل تبديد منخفض بنسبة 1٪ عند 1 KHZ
*التردد العالي ≥100KHZ
*التيار العالي ≥15mA
*الجهد العالي ≥45KVDC
* المقاومة العازلة العالية ≥100000MΩ
*عمر طويل ≥10 سنوات
*خسائر منخفضة، استقرار عال
* سعة عالية في الأحجام الصغيرة
*الخطوط الشعاعية
*المكثف السيراميكي من طبقة واحدة
* مقاومة الحرارة الممتازة، مقاومة للرطوبة والجهد الكهربائي العالي.
* مغطاة بحامض للنار راتنج إيبوكسي.
◆التطبيقات
* مصادر الطاقة عالية الجهد
*ليزر غاز، مولد نبضات عالية الجهد
* معدات الأشعة السينية
* الشبكة الذكية
*صناعية
* العسكرية
* مصباح زينون مخفية، مصابيح زينون مخفية، مصابيح زينون مخفية، (VT) محولات الجهد، (PT) محول إمكانات، محولات الجهد العالي، محولات الجهد الخارجي،عاكس الطاقة محول الجهدمحول الجهد الثابت، محول الطاقة، محول الجهد، محول الجهد، محول الطاقة، محول الجهد
*أجهزة تلفزيون ملونة مزدوجة و ثلاثية
* مصادر الطاقة ذات التيار المستمر عالية الجهد (أجهزة PPC، أجهزة الأشعة السينية، منظف الهواء، الليزر، الخ)
* ضبط مكثف في دائرة التركيز للعرض
الاحتياطات
(1) أثناء النقل والتخزين
• لا تنقل أو تخزن حيث سيتم تعريض المكثف لدرجة حرارة عالية أو رطوبة عالية.
• لا تتعرض للغازات السامة مثل H2SO4، HCL أو HNO3.
• تجنب الاصطدام المفرط مثل الاصطدام الناجم عن السقوط.
(2) أثناء العمل
• تجنب الاتصال بالكهربائيات مثل التعرق. لا تلمسها بيديك العاريتين.
• تجنب الاصطدام المفرط مثل الاصطدام الناجم عن السقوط.
• لا تطبق اللحام على محطات الدبابيس.
• لا تعيدوا تشغيل المحطات
(3) الاستخدام
• عندما يستخدم المكثف للنبضات عالية السرعة مثل مع الليزر، تأكد من أن
الجهد (الجهد من ذروة إلى ذروة) ضمن المواصفات المسجلة للمكثف.
• تأكد من أن المكثف لا يتعرض للحرارة المشعة من الغرف أو المحولات.
المواصفات العامة لـ 15 كيلو فولت
15KV 100PF مكثف قرص السيراميك عالي الجهد
15KV 220PF مكثف قرص السيراميك عالي الجهد
15KV 330PF مكثف قرص السيراميك عالي الجهد
15KV 470PF مكثف قرص السيراميك عالي الجهد
15KV 500PF مكثف قرص السيراميك عالي الجهد
15KV 1000PF مكثف قرص السيراميك عالي الجهد
15KV 2200PF مكثف قرص السيراميك عالي الجهد
15KV 3300PF مكثف قرص السيراميك عالي الجهد
15KV 4700PF مكثف قرص السيراميك عالي الجهد
15KV 10000PF مكثف قرص السيراميك عالي الجهد
