24 ملم OD bldc صندوق التروس الكوكبي محرك التروس المدمج في السائق
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | 24JM10K/B2430 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | المعيار |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 5000 قطعة من الكوكيز |
|
معلومات تفصيلية |
|||
| عدد الاقطاب: | 12 | نطاق التشغيل: | 9 فولت ~ 16 فولت/9 ج ~ 26 فولت |
|---|---|---|---|
| التصنيف الحالي مللي أمبير: | 420/210 | مجموعة من تطبيق: | الاثاث/الطب/الصناعة |
| شهادة: | 3C | سرعة عدم التحميل ص / دقيقة: | 8000 |
| عدم التحميل الحالي مللي أمبير: | 180/100 | السرعة المقدرة ص / دقيقة: | 6000/6200 |
| القدرة المقدرة وات: | 3.2 | عدد المرحلة: | 3 |
| إبراز: | محركات التروس الكوكبية,24 ملم OD bldc محرك التروس,محرك التروس الكوكبية مدمج في السائق,24 Mm OD bldc gear motor,planetary gear motor Built In Driver |
||
منتوج وصف
نطاق الحمل المسموح به: 0.1N.m ~ 1.0N.m
البيانات التقنية للمحرك بدون فرشاة
| النوع | الرقم من الأقطاب |
الرقم من المرحلة |
التشغيل النطاق |
مقيّم الجهد VDC |
بدون حمولة السرعة r/min |
بدون حمولة الحالي mA |
مقيّم عزم الدوران g. cm |
مقيّم السرعة r/min |
مقيّم الحالي mA |
مقيّم القوة W |
|||||||||||||||
| B2430-1280 | 12 | 3 | 9 فولت ~ 16 فولت | 12 | 8000 | 180 | 60 | 6000 | 420 | 3.7 | |||||||||||||||
| B2430-2480 | 12 | 3 | 9 فولت ~ 26 فولت | 24 | 8000 | 100 | 60 | 6200 | 210 | 3.8 | |||||||||||||||
البيانات التقنية لمحرك العجلات بدون فرشاة
1.B2430-1280 محرك BLDC
| نسبة التخفيض | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| عدد القطارات | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

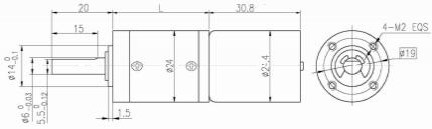

| الطول ((L) | ملم | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| سرعة بدون حمولة | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| السرعة الاسمية | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 | 8.3 | ||||||||||
| عزم دوران اسمي | ن.م | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| الحمولة القصوى المسموح بها في وقت قصير | ن.م | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
2.B2430-2480 محرك BLDC
| نسبة التخفيض | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| عدد القطارات | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| الطول ((L) | ملم | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| سرعة بدون حمولة | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| السرعة الاسمية | r/min | 1671 | 1197 | 443 | 326 | 230 | 122 | 87 | 62 | 45 | 33 | 23 | 17 | 12 | 8.6 | ||||||||||
| عزم دوران اسمي | ن.م | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| الحمولة القصوى المسموح بها في وقت قصير | ن.م | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
مخطط الأسلاك
PIN 1# (الأبيض) تنظيم سرعة PWM: إدخال إشارة PWM 1-50kHz ، وتعديل سرعة المحرك عن طريق ضبط دورة العمل.
رمز 2# (أسود) القطب السلبي لمصدر الطاقة
PIN 3# (الأزرق) الدوران للأمام والخلف: القيادة معلقة هي CCW ، وقطع قصير إلى القيادة الأرضية هي CW.
PIN 4# (أصفر) ردود الفعل: n=60 * F/P، حيث F هو تردد ردود الفعل و P هو 4 أزواج من أزواج قطب المحرك.
رقم 5# (أحمر) القطب الإيجابي لمصدر الطاقة
التفسير: (1) يتم توصيل الخط الأحمر بالقطب الإيجابي لمصدر الطاقة ، يتم توصيل الخطوط السوداء والأبيض بالقطب السلبي ، ويتم تشغيل المحرك على CCW.(2) توصيل السلك الأحمر إلى القطب الإيجابي من مصدر الطاقة، وربط الأسلاك السوداء ، الأسلاك البيضاء ، والأسلاك الزرقاء إلى القطب السلبي ، وربط المحرك
(3) يتم توصيل الخط الأبيض بالقطب السلبي ، ويعمل المحرك بسرعة كاملة. عندما يتم توصيل الخط الأبيض بشكل منفصل إلى PWM ، يمكن ضبط السرعة.(4) طول سلك الاتصال هو 100mm.
PIN 3 # تنظيم سرعة PWM ، إدخال إشارة PWM 20 ~ 30kHz ، وتعديل سرعة المحرك عن طريق ضبط دورة العمل.
الرقم 4#الدوران إلى الأمام والخلف، والدوران معلق هو CW، والدائرة المختصرة إلى الأرض هي CCW.
رقم تعريف 5#القطب السلبي لمصدر الطاقة
