9V-16V 36 ملم OD بدون فرشاة Dc محرك التروس 4 أعمدة
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | 36JXE30K/B3650 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | المعيار |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 5000 قطعة من الكوكيز |
|
معلومات تفصيلية |
|||
| عدد الاقطاب: | 4 | نطاق التشغيل: | 9 فولت ~ 16 فولت |
|---|---|---|---|
| مجموعة من تطبيق: | الاثاث/الطب/الصناعة | شهادة: | 3C |
| سرعة عدم التحميل ص / دقيقة: | 5300 | عدم التحميل الحالي مللي أمبير: | 440/270 |
| السرعة المقدرة ص / دقيقة: | 4000 | القدرة المقدرة وات: | 14.4/16.2 |
| عدد المرحلة: | 3 | الجهد المقنن VDC: | 12 فولت / 24 فولت |
| إبراز: | محرك التروس التيار المتردد بدون فرشاة 9 فولت,4 قطب محرك التروس بدون فرشاة,محرك 16 فولت بدون فرشاة,4 Poles brushless dc gearmotor,16v brushless dc gear motor |
||
منتوج وصف
نطاق الحمل المسموح به: 0.3N.m ~ 3.0N.m
البيانات التقنية للمحرك بدون فرشاة
| النوع | الرقم من الأقطاب |
الرقم من المرحلة |
التشغيل النطاق |
مقيّم الجهد VDC |
بدون حمولة السرعة r/min |
بدون حمولة الحالي mA |
مقيّم عزم الدوران g.cm |
مقيّم السرعة r/min |
مقيّم الحالي أ |
مقيّم القوة W |
|||||||||||||||
| B3650-1253 | 4 | 3 | 9 فولت ~ 16 فولت | 12 | 5300 | 440 | 350 | 4000 | 2.5 | 14.4 | |||||||||||||||
| B3650-2453 | 4 | 3 | 9 فولت ~ 26 فولت | 24 | 5300 | 270 | 350 | 4500 | 1.1 | 16.2 | |||||||||||||||
البيانات التقنية لمحرك العجلات بدون فرشاة
1.B3640-1253 محرك BLDC
| نسبة التخفيض | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| عدد القطارات | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

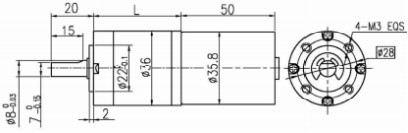

| الطول ((L) | ملم | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| سرعة بدون حمولة | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| السرعة الاسمية | r/min | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 35 | 29 | 22 | 18 | 16 | 13 | ||||||||||
| عزم دوران اسمي | ن.م | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| الحمولة القصوى المسموح بها في وقت قصير | ن.م | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
2.B3640-2453 محرك BLDC
| نسبة التخفيض | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| عدد القطارات | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| الطول ((L) | ملم | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| سرعة بدون حمولة | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| السرعة الاسمية | r/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 39 | 32 | 25 | 21 | 18 | 15 | ||||||||||
| عزم دوران اسمي | ن.م | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| الحمولة القصوى المسموح بها في وقت قصير | ن.م | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
مخطط الأسلاك
رمز 1# (أزرق) جهاز التحكم في الفرامل
PIN 2 # (البرتقالي) تنظيم سرعة PWM: أدخل إشارة PWM 20 ~ 30kHz ، وقم بتعديل سرعة المحرك عن طريق ضبط دورة العمل.
رقم PIN 3# (أسود) القطب السلبي لمصدر الطاقة
PIN 4# (الأبيض) الدوران إلى الأمام والخلف: التوجيه معلّق هو CCW، و التوجيه القصير إلى الأرض هو CW.
PIN 5# (الأخضر) ردود الفعل n=60 * F/P، حيث F هو تردد ردود الفعل و P هو 4 أزواج من أزواج قطب المحرك.
رمز 6# (أحمر) قطب إيجابي لمصدر الطاقة
طول خط الاتصال 200 ملم
PIN 3 # تنظيم سرعة PWM ، إدخال إشارة PWM 20 ~ 30kHz ، وتعديل سرعة المحرك عن طريق ضبط دورة العمل.
الرقم 4#الدوران إلى الأمام والخلف، والدوران معلق هو CW، والدائرة المختصرة إلى الأرض هي CCW.
رقم تعريف 5#القطب السلبي لمصدر الطاقة
