علبة التروس القياسية OD 37mm BLDC محرك التروس الكوكبي 8 قطب
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | 37JB10K/B3630 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | المعيار |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 5000 قطعة من الكوكيز |
|
معلومات تفصيلية |
|||
| عدد الاقطاب: | 8 | نطاق التشغيل: | 9 فولت ~ 16 فولت/9 ج ~ 24 فولت |
|---|---|---|---|
| التصنيف الحالي مللي أمبير: | 820/410 | مجموعة من تطبيق: | الاثاث/الطب/الصناعة |
| شهادة: | 3C | سرعة عدم التحميل ص / دقيقة: | 4680 |
| عدم التحميل الحالي مللي أمبير: | 270/140 | السرعة المقدرة ص / دقيقة: | 3500 |
| القدرة المقدرة وات: | 3.2 | عدد المرحلة: | 3 |
| إبراز: | محرك التروس الكوكبية 37 ملم OD,8 قطب محرك التروس الكوكبية,8 قطب محرك التروس,8 Poles planetary gear motor,8 Poles bldc gear motor |
||
منتوج وصف
نطاق الحمل المسموح به: 1.0N.m
البيانات التقنية للمحرك بدون فرشاة
| النوع | الرقم من الأقطاب |
الرقم من المرحلة |
التشغيل النطاق |
مقيّم الجهد VDC |
بدون حمولة السرعة r/min |
بدون حمولة الحالي mA |
مقيّم عزم الدوران g.cm |
مقيّم السرعة r/min |
مقيّم الحالي mA |
مقيّم القوة W |
|||||||||||||
| B3630-1247 | 8 | 3 | 9 فولت ~ 16 فولت | 12 | 4680 | 270 | 90 | 3500 | 820 | 3.2 | |||||||||||||
| B3630-2447 | 8 | 3 | 9 فولت ~ 26 فولت | 24 | 4680 | 140 | 90 | 3500 | 410 | 3.2 | |||||||||||||
البيانات التقنية لمحرك العجلات بدون فرشاة
1.B3630-1247 محرك BLDC
| نسبة التخفيض | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| عدد القطارات | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||

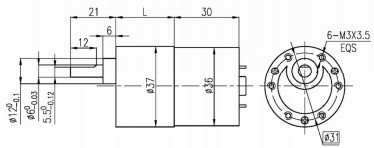

| الطول ((L) | ملم | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| سرعة بدون حمولة | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| السرعة الاسمية | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| عزم دوران اسمي | ن.م | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| الحمولة القصوى المسموح بها في وقت قصير | ن.م | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
2.B3630-2447 محرك BLDC
| نسبة التخفيض | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| عدد القطارات | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| الطول ((L) | ملم | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| سرعة بدون حمولة | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| السرعة الاسمية | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| عزم دوران اسمي | ن.م | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| الحمولة القصوى المسموح بها في وقت قصير | ن.م | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
مخطط الأسلاك
رمز 1# (أزرق) جهاز التحكم في الفرامل
PIN 2 # (البرتقالي) تنظيم سرعة PWM: أدخل إشارة PWM 20 ~ 30kHz ، وقم بتعديل سرعة المحرك عن طريق ضبط دورة العمل.
رقم PIN 3# (أسود) القطب السلبي لمصدر الطاقة
PIN 4# (الأبيض) الدوران إلى الأمام والخلف: التوجيه معلّق هو CCW، و التوجيه القصير إلى الأرض هو CW.
PIN 5# (الأخضر) ردود الفعل n=60 * F/P، حيث F هو تردد ردود الفعل و P هو 4 أزواج من أزواج قطب المحرك.
رمز 6# (أحمر) قطب إيجابي لمصدر الطاقة
طول خط الاتصال 200 ملم
PIN 3 # تنظيم سرعة PWM ، إدخال إشارة PWM 20 ~ 30kHz ، وتعديل سرعة المحرك عن طريق ضبط دورة العمل.
الرقم 4#الدوران إلى الأمام والخلف، والدوران معلق هو CW، والدائرة المختصرة إلى الأرض هي CCW.
رقم تعريف 5#القطب السلبي لمصدر الطاقة
