4 قطب BLDC الكوكبي بدون فرشاة Dc محرك العدادات للأثاث / الطبية / الصناعة
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | 42JXE100K/B4260 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | المعيار |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 5000 قطعة من الكوكيز |
|
معلومات تفصيلية |
|||
| عدد الاقطاب: | 4 | نطاق التشغيل: | 9 فولت ~ 16 فولت |
|---|---|---|---|
| عزم الدوران جرام سم: | 370 | مجموعة من تطبيق: | الاثاث/الطب/الصناعة |
| شهادة: | 3C | سرعة عدم التحميل ص / دقيقة: | 6000 |
| عدم التحميل الحالي مللي أمبير: | 680 | السرعة المقدرة ص / دقيقة: | 5000 |
| القدرة المقدرة وات: | 19.0 | عدد المرحلة: | 3 |
| إبراز: | محركات التروس الكهربائية غير المفرشة للأثاث,محركات التروس الطبية بدون فرشاة,صناعة المحرك الكوكبي للدراجات المتحركة,Medical brushless dc gear motor,Industry dc planetary gear motor |
||
منتوج وصف
نطاق الحمل المسموح به: 1N.m ~ 10N.m
البيانات التقنية للمحرك بدون فرشاة
| النوع | الرقم من الأقطاب |
الرقم من المرحلة |
التشغيل النطاق |
مقيّم الجهد VDC |
بدون حمولة السرعة r/min |
بدون حمولة الحالي mA |
مقيّم عزم الدوران g.cm |
مقيّم السرعة r/min |
مقيّم الحالي أ |
مقيّم القوة W |
||||||||||||||||
| B4260-1260 | 4 | 3 | 9 فولت ~ 16 فولت | 12 | 6000 | 680 | 370 | 5000 | 2.8 | 19.0 | ||||||||||||||||
| B4260-2460 | 4 | 3 | 9 فولت ~ 26 فولت | 24 | 6000 | 350 | 370 | 5300 | 1.4 | 20.1 | ||||||||||||||||
البيانات التقنية لمحرك العجلات بدون فرشاة
1.B4260-1260 محرك BLDC
| نسبة التخفيض | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| عدد القطارات | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||

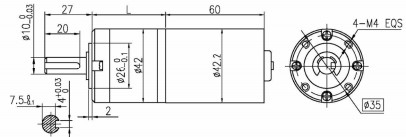

| الطول ((L) | ملم | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| سرعة بدون حمولة | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| السرعة الاسمية | r/min | 1348 | 965 | 357 | 263 | 185 | 98 | 70 | 50 | 36 | 28 | 23 | 20 | 16 | 14 | 12 | 10 | |||||||||
| عزم دوران اسمي | ن.م | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| الحمولة القصوى المسموح بها في وقت قصير | ن.م | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
2B4260-2460 محرك BLDC
| نسبة التخفيض | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| عدد القطارات | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||
| الطول ((L) | ملم | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| سرعة بدون حمولة | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| السرعة الاسمية | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | 12 | 11 | |||||||||
| عزم دوران اسمي | ن.م | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| الحمولة القصوى المسموح بها في وقت قصير | ن.م | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
مخطط الأسلاك
PIN 1# ردود الفعل n=60 * F/P، حيث تمثل F تردد خروج ردود الفعل و P تمثل 4 أزواج من أزواج قطب المحرك.
رقم PIN 2# التحكم في الفرامل
PIN 3 # تنظيم سرعة PWM ، إدخال إشارة PWM 20 ~ 30kHz ، وتعديل سرعة المحرك عن طريق ضبط دورة العمل.
PIN 4# الدوران للأمام والخلفي، الدوران معلق هو CW، والدائرة المختصرة إلى الدوران الأرضي هو CCW.
رمز 5# القطب السلبي لمصدر الطاقة
القطب الإيجابي (الخط الأزرق) من المحرك متصلة إلى القطب الإيجابي من مصدر الطاقة، والقطب السلبي (الخط الأخضر) من المحرك متصلة إلى القطب السلبي من مصدر الطاقة.PIN3 # و PIN5 # متصلين مع بعضهما البعض، ويمر المحرك بسرعة كاملة.
وفقا لنفس المتطلبات، أثناء التبديل إلى الأمام والخلف، يجب توصيل PIN3 #، PIN4 #، و PIN5 # معا.
PIN 3 # تنظيم سرعة PWM ، إدخال إشارة PWM 20 ~ 30kHz ، وتعديل سرعة المحرك عن طريق ضبط دورة العمل.
الرقم 4#الدوران إلى الأمام والخلف، والدوران معلق هو CW، والدائرة المختصرة إلى الأرض هي CCW.
رقم تعريف 5#القطب السلبي لمصدر الطاقة
