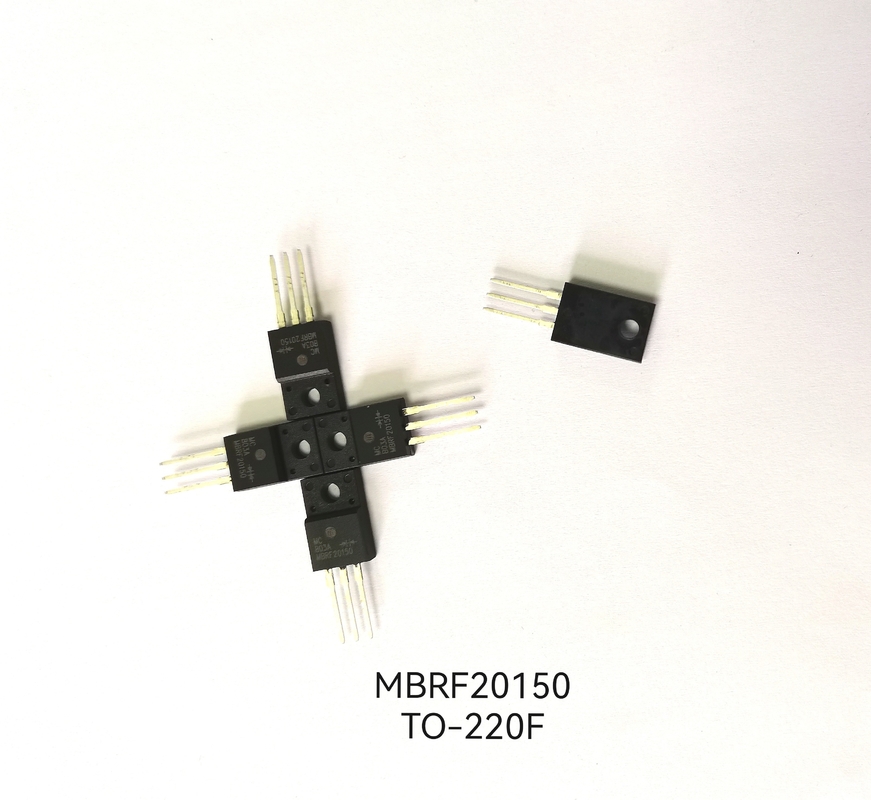

وافق RoHS على حلقة الحرس Schottky Diode للحماية من الجهد الزائد
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | CE / RoHS / ISO9001 / UL |
| رقم الموديل: | MBR20150 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | تفاوض |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حزمة التصدير / التفاوض |
| وقت التسليم: | تفاوض |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 2000000 شهريا |
|
معلومات تفصيلية |
|||
| يكتب: | شوتكي الصمام الثنائي | سمات: | منتج RoHS |
|---|---|---|---|
| نوع الحزمة: | من خلال ثقب | Max. الأعلى. Forward Current تيار إلى الأمام: | 30 أ ، 30 أ |
| الأعلى. التيار المتجه للامام: | 0.9 فولت ، 0.9 فولت | التطبيقات: | عالية التردد التبديل امدادات الطاقة |
| تسليط الضوء: | Guard Ring Schottky Diode,صمام شوتكي للحماية من الجهد الزائد,SBD من خلال ثقب الصمام الثنائي |
||
منتوج وصف
حلقة الحرس لحماية الجهد الزائد شوتكي ديود مع بنفايات
ميزة
يتميز SBD بتردد التبديل العالي والجهد الأمامي المنخفض ، ولكن جهد الانهيار العكسي منخفض نسبيًا ، ومعظمه لا يزيد عن 60 فولت ، وأعلى هو حوالي 100 فولت فقط ، مما يحد من نطاق التطبيق.مثل الثنائيات الحرة لأجهزة تبديل الطاقة في دوائر تبديل الإمداد بالطاقة (SMPS) ودوائر تصحيح عامل الطاقة (PFC) ، الثنائيات عالية التردد فوق 100 فولت للمحولات الثانوية ، الثنائيات عالية السرعة 600 فولت ~ 1.2 كيلوفولت في دوائر مطاط RCD ، و بالنسبة للديودات 600 فولت المستخدمة في تصعيد PFC ، يتم استخدام الثنائيات فوق المحورية سريعة الاسترداد فقط (FRED) وثنائيات الاسترداد فائقة السرعة (UFRD).وقت الاسترداد العكسي Trr لـ UFRD هو أيضًا أكثر من 20 نانوثانية ، والتي لا يمكن أن تلبي احتياجات SMPS 1MHz ~ 3MHz في مجالات مثل المحطات الفضائية.حتى بالنسبة إلى SMPS مع التبديل الثابت عند 100 كيلو هرتز ، نظرًا لفقدان التوصيل الكبير وفقدان التبديل لـ UFRD ، تكون درجة حرارة العلبة مرتفعة ، ويلزم وجود المشتت الحراري الكبير ، مما يزيد من حجم ووزن SMPS ، والذي لا يلبي متطلبات التصغير والتخفيف.اتجاه التنمية.لذلك ، كان تطوير وحدات SBD ذات الجهد العالي فوق 100 فولت دائمًا موضوع بحث ومحور اهتمام.في السنوات الأخيرة ، حقق SBD تقدمًا كبيرًا ، حيث تم إدراج وحدات SBD ذات الجهد العالي 150 فولت و 200 فولت ، كما تم تطوير SBD لأكثر من 1 كيلو فولت من المواد الجديدة بنجاح ، وبالتالي ضخ حيوية وحيوية جديدة في تطبيقه.
سمات
1. هيكل الكاثود المشترك
2. انخفاض فقدان الطاقة والكفاءة العالية
3. ارتفاع درجة حرارة تقاطع التشغيل
4. حلقة الحرس لحماية الجهد الزائد ، وموثوقية عالية
5. منتج بنفايات
التطبيقات
1. عالية التردد التبديل امدادات الطاقة
2. الثنائيات العجلة الحرة ، تطبيقات حماية القطبية
الخصائص الرئيسية
|
إذا (AV) |
10 (2 × 5) أ |
|
VF (حد أقصى) |
0.7V (@ Tj = 125 درجة مئوية) |
|
تي جيه |
175 درجة مئوية |
|
VRRM |
100 فولت |
رسالة المنتج
|
نموذج |
العلامات |
طَرد |
|
MBR10100 |
MBR10100 |
TO-220 ج |
|
MBRF10100 |
MBRF10100 |
TO-220F |
|
MBR10100S |
MBR10100S |
TO-263 |
|
MBR10100R |
MBR10100R |
TO-252 |
|
MBR10100 فولت |
MBR10100 فولت |
TO-251 |
|
MBR10100C |
MBR10100C |
TO-220 |
النسب المطلقة (ح = 25 درجة مئوية)
|
معامل |
رمز |
قيمة |
وحدة |
||
|
ذروة الجهد العكسي المتكررة |
VRRM |
100 |
الخامس |
||
|
أقصى جهد مانع للتيار المستمر |
VDC |
100 |
الخامس |
||
|
متوسط التيار إلى الأمام |
TC = 150 درجة مئوية (TO-220/263/252) TC = 125 درجة مئوية (TO-220F) |
لكل جهاز
لكل ديود |
إذا (AV) |
10 5 |
أ |
|
اندفاع تيار أمامي غير متكرر 8.3 مللي ثانية (طريقة JEDEC) |
IFSM |
120 |
أ |
||
|
أقصى درجة حرارة للتقاطع |
تي جيه |
175 |
درجة مئوية |
||
|
مدى درجة حرارة التخزين |
TSTG |
-40 ~ + 150 |
درجة مئوية |
||
