Pentair 471566 مسبار الثرمستور استبدال NTC درجة الحرارة الاستشعار 10KOhm لبركة سبا مضخة وسخان
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | ROHS |
| رقم الموديل: | NSB0103FC2-152T6C |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 500PCS |
|---|---|
| الأسعار: | 3-7 USD/PC |
| تفاصيل التغليف: | السائبة ، وحدة الوزن: 37 جرام |
| وقت التسليم: | 7-10 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 500،000 جهاز كمبيوتر شخصى شهريا |
|
معلومات تفصيلية |
|||
| مقالة - سلعة: | مسبار الثرمستور | الأصل PN: | 471566 |
|---|---|---|---|
| R25: | 10 كيلو أوم | طول السلك: | 150 ملم |
| الإسكان: | خيط نحاسي | موصل: | نعم |
| تسليط الضوء: | 10KOHM ntc مستشعر درجة الحرارة,150 مللي متر استبدال مسبار الثرمستور,471566 مسبار الثرمستور |
||
منتوج وصف
Pentair 471566 مسبار الثرمستور بديل مستشعر درجة حرارة NTC 10KOhm لمضخة سبا بركة وسخان
وصف
471566 مسبار الثرمستور المستخدم في سخانات Pentair Minimax NT.براغي مستشعر درجة الحرارة النحاسية في الرأس ، مع كابل / سلك توصيل أصفر عالي الحرارة.يناسب سخانات Pentair Minimax NTD الإلكترونية.يناسب أيضًا سخانات Ultratemp و ThermalFlow من Pentair.لا تستخدم في سخانات Purex Minimax أو Minimax Plus.يمكن أيضًا العثور على 471566 في صفحات أجزاء Minimax

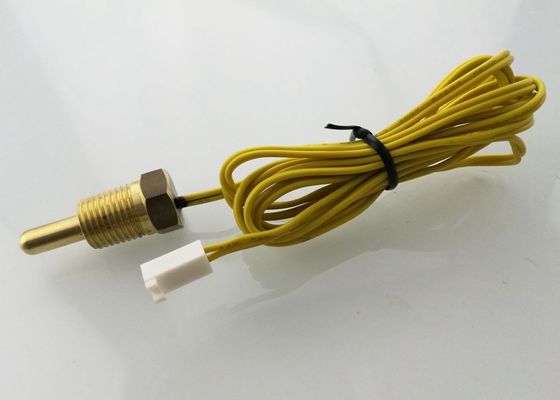

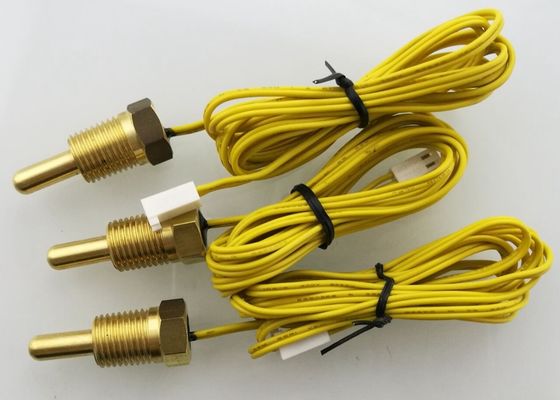

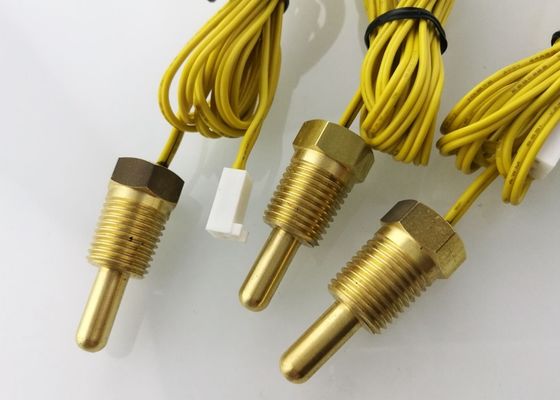

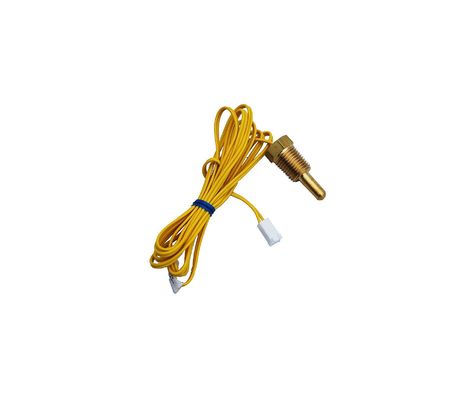

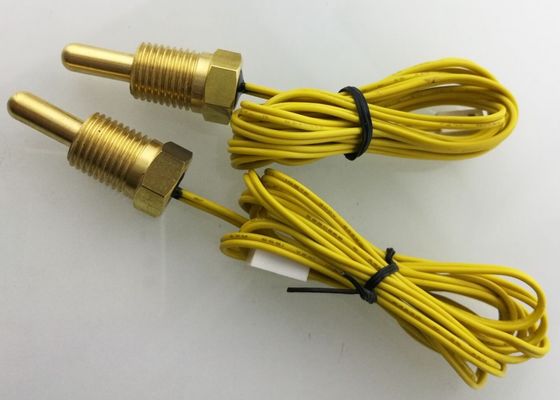

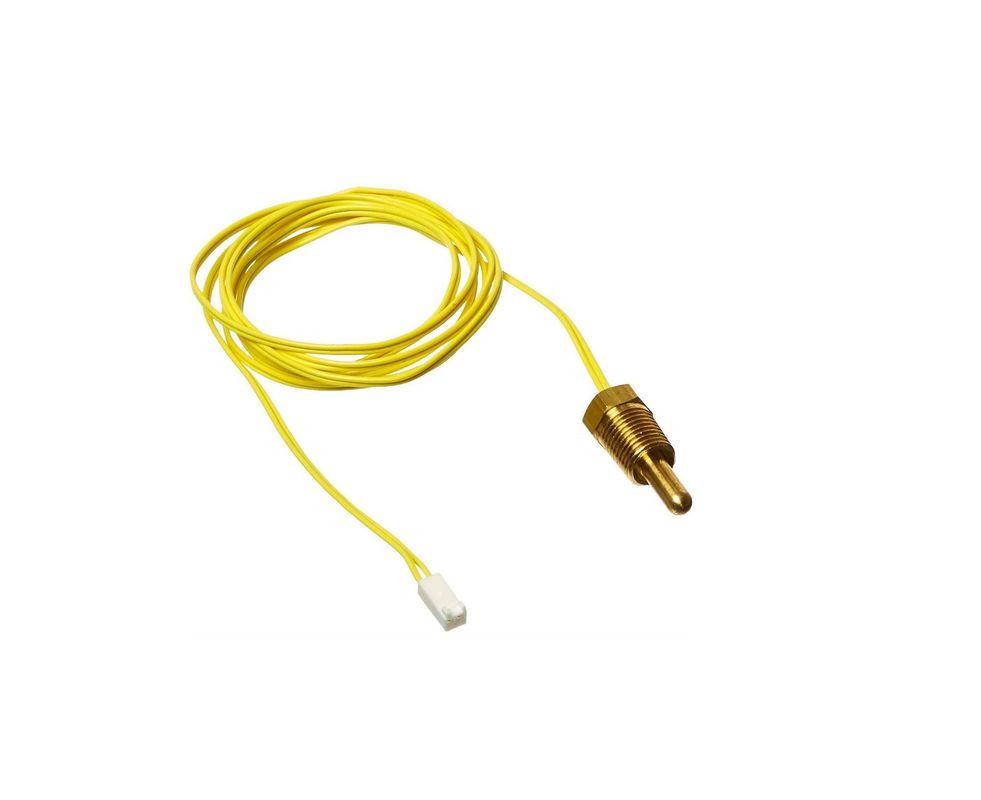

صور المنتج الفعلية
طلب
تم تصميم مسبار الثرمستور هذا للاستخدام مع طرازات Pentair MiniMax NT STD و NT LN و NT TSI وسخان المنتجع الصحي 200 ، 250 ،
300 ، 400 ومتوافق أيضًا مع مضخات التسخين للمسبح والمنتجعات الصحية UltraTemp و ThermalFlo.يقيس الطول 1 بوصة بمقدار 2 بوصة
ارتفاع بعرض 1 بوصة.
تستخدم في الطرز التالية:
تم استخدام MiniMax NT STD في النموذج رقم 200 و 250 و 300 و 400.
MiniMax NT TSI مستخدمة في الموديل رقم 200 و 250 و 300 و 400.
MiniMax NT LN مستخدم في طرازات رقم 200 و 250 و 300 و 400.
مضخة حرارة ThermalFlo
مضخة الحرارة UltraTemp
المواصفات الرئيسية
| رقم القطعة | NSB0103FC2-152T6C |
| أمازون OE # | 471566 |
| المقاومة @ 25C | 10 كيلو أوم |
| طول السلك | 150 ملم |
| لون الكابل | الأصفر |
| الإسكان | نحاس - خيط |
| موك | 500 قطعة |
| المهلة | 7-10 يوم عمل |
التفتيش المنتهية ولايته
| رقم | العنصر | متطلبات تقنية | شروط الاختبار وطريقته |
| 5-1. | درجة حرارة عالية.اختبار |
DR / R25 £ ± 3٪
DB / B £ ± 3٪
لا تغيير مع تحمل الجهد ، أداء Insalution. المظهر بدون ضرر. |
105 ± 5 أوم ، 1000 ± 24 ساعة |
| 5-2. | درجة حرارة منخفضة.تيس | -30 ± 5 أوم ، 1000 ± 24 ساعة | |
| 5-3. | اختبار الرطوبة | يخزن في بيئة 65 ± 2 ℃ ، 90٪ -95٪ RH لمدة 1000 ± 24 ساعة | |
| 5-4. | مؤقت.اختبار دورة | ضع العينة في -30 درجة مئوية لمدة 10 دقائق ، في 25 درجة مئوية لمدة 10 دقائق و 100 درجة مئوية لمدة 10 دقائق.وكرر الأمر 5 مرات. | |
| 5-5 | اختبارات الشد |
بعد اختبار الشد ، يجب أن يكون المستشعر لا ضرر ولا قوة سقوط يجب أن يكون معدل تغيير المقاومة أقل من ± 1٪ في 25 ℃ |
قم بتثبيت السلك على بعد 50 مم من الحافة الداخلية لطرف الموصل ، ثم ضع شدًا ثابتًا 10N بين الطرف والسلك لمدة دقيقة واحدة ، على طول الاتجاه المحوري.بعد الاختبار ، تحقق مما إذا كان هناك أي سلك بوركين أو سقوط أو تلف وقياس صفر- إعادة السلطة. |
| 5-6 | اختبار السقوط |
لا ضرر فني.صفر قوة يجب أن يكون معدل تغير المقاومة أقل من ± 1٪ في 25 ℃ |
قم بإسقاط المستشعر من ارتفاع متر من خلال الاتجاه المحوري والجانبي إلى الأرضية الأسمنتية ، كل اتجاه لمدة 5 مرات ، ثم تحقق من المظهر وقياس مقاومة الطاقة الصفرية في 25 |
| 5-7 | اختبار الاهتزاز | نطاق التردد: 10-500 هرتز ، السرعة المتسارعة: 10 جم ، وقت مسح التردد: كلا من X و Y لمدة 30 دقيقة ، استرجاع لمدة 4 ساعات بعد الاختبار ، افحص مظهر المستشعر بصريًا وقياس مقاومة الطاقة الصفرية في 25 |
6 ، طريقة التخزين
6.1في عملية التخزين والنقل ، لا يزيد ارتفاع المكدس عن 4 منتجات CTN.
6.2متوفر بجميع طرق النقل ، ولكن تجنب المطر والثلج الناتج عن الترشيح المباشر أو غير المباشر والأضرار الميكانيكية.
6.3يجب تخزين المنتجات في درجة حرارة البيئة - 10 / + 40 ℃ ، الرطوبة النسبية لا تزيد عن 80٪ ، يجب ألا تحتوي البيئة على حمض أو قلوي أو غاز تآكل أو مصدر إشعاعي.
7 ، الاهتمام بالعملية
7.1سوف يجلب حرارة إضافية ويؤثر على دقة الاختبار عندما يمر التيار عبر المستشعر ، مع عرضه قبل اختيار المستشعر.
7.2عندما يتحرك المنتج ، يجب التعامل مع التثبيت برفق لتجنب التلف الناتج عن سحب المنتج.
7.3لا يمكن استخدام تشوه المنتج والأكسدة والظواهر الأخرى ، حتى لا تؤثر على دقة درجة الحرارة.
7.4يجب تجنب الاختلافات المفرطة في درجات الحرارة ضمن نطاق درجة حرارة التشغيل.
7.5لا تستخدمه في الغازات المسببة للتآكل (مثل ثاني أكسيد الكربون ، NH3 ، SOX ، أكاسيد النيتروجين ، إلخ) بما يتجاوز الظروف المحددة.
7.6لا تستخدم في التحليل الكهربائي والملح والحمض والمذيبات القلوية والعضوية خارج الشروط المحددة.
7.7في درجة الحرارة المحددة ، يمكن للمنتج أن يتحمل صدمة درجات الحرارة العالية جدًا أو المنخفضة جدًا على المدى القصير ، ولكن لا يمكنه وضع المنتج في درجة الحرارة المحددة لفترة طويلة ، من أجل تجنب تقصير عمر خدمة المنتج.
إذا كنت بحاجة إلى أي مساعدة ، فيرجى استشارة موظفي المبيعات أو المهندسين لدينا ، شكرًا لك!
