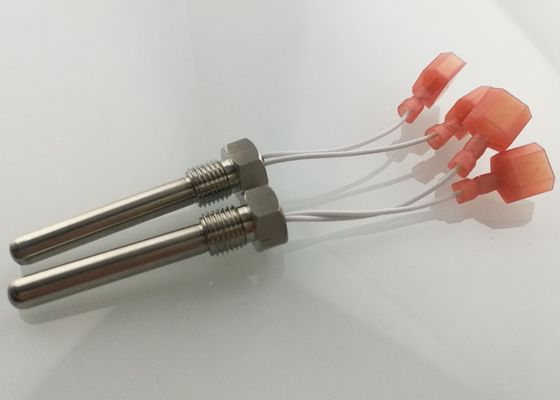

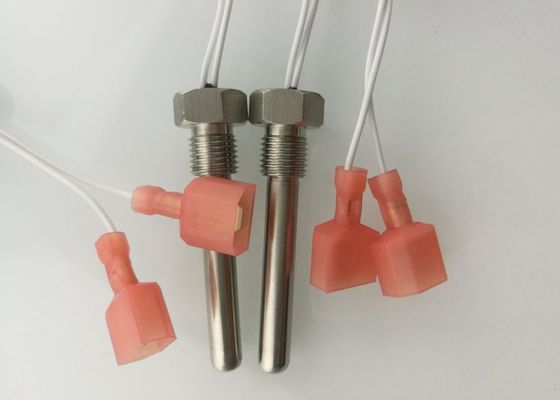

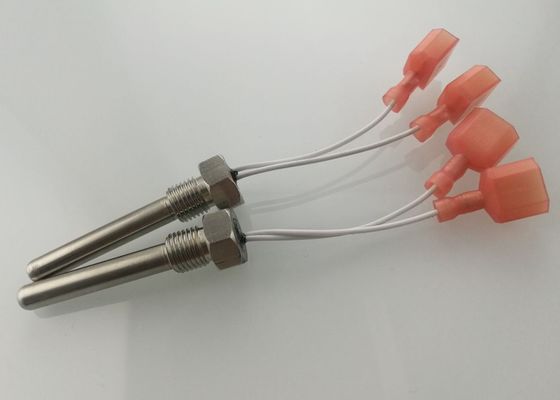

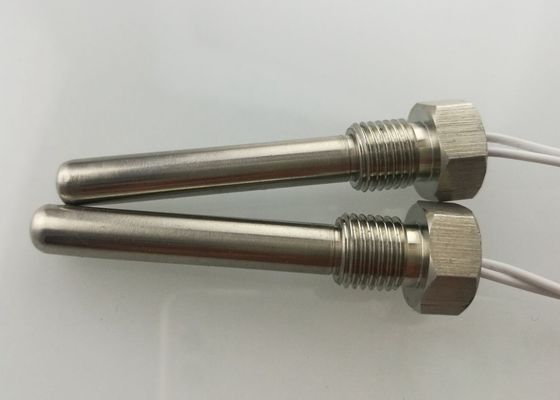

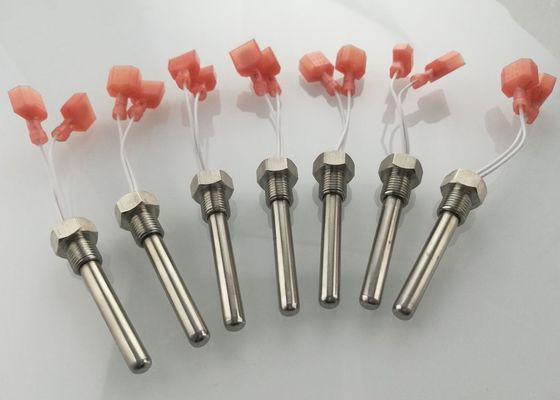

مستشعر مدخنة مكدس طلاء راتنجات الايبوكسي
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | ROHS |
| رقم الموديل: | NSAB1802JD8-650T2I |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 500PCS |
|---|---|
| الأسعار: | 6-9 USD / Pieces |
| تفاصيل التغليف: | السائبة ، وحدة الوزن: 20 جرام |
| وقت التسليم: | 7-10 أيام |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 150،000pcs شهريا |
|
معلومات تفصيلية |
|||
| اسم: | كومة المداخن الاستشعار | رقم الجزء: | NSAB1802JD8-650T2I |
|---|---|---|---|
| يونيفرسال بي إن: | 42002-0024 ق | عنصر: | R200:8KΩ ±5% R150/250:5300K ±3% DDR |
| كابل: | TPEF AWG22*1C 320 درجة مئوية | طلاء: | راتنج الايبوكسي |
| السكن: | JM19105 Φ6.35*54.6+S13+24UNF SUS304 | صالة: | أمبير 250 #22-#18 |
| درجة حرارة التشغيل: | -30~+300C | طول الكابل: | 65 ملم |
| إبراز: | جهاز استشعار المداخن المكدس من pentair,NSAB1802JD8-650T2I,جهاز استشعار المداخن المكدس للسباحة pentair |
||
منتوج وصف

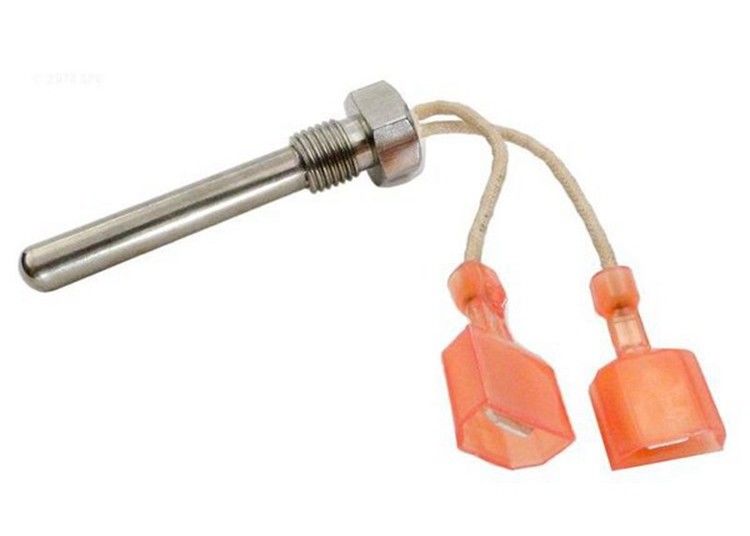

Pentair 42002-0024S جهاز استشعار المداخن بديل لمستشعر درجة حرارة NTC للأنظمة الكهربائية لسخان حمام السباحة والمنتجع الصحي
رابط تحميل المواصفات:NSAB1802JD8-650T2I SPEC.pdf
رابط تنزيل طريقة التثبيت:عزل جهاز استشعار المداخن. pdf
وصف
يعمل مستشعر مدخنة المداخن ، الموجود على كوع العادم لسخان المسبح ، على منع خروج غاز المداخن من تجاوز 500 درجة فهرنهايت.عندما يفشل ذلك ، سيعرض نظامك رموز الخطأ E05 أو E06 للإشارة إلى أنه يجب استبدال مستشعر مدخنة المداخن.
مستشعر المداخن البديل هذا من Optimum Pool Technologies متوافق مع Pentair's MasterTemp و Max-E-Therm وغيرها من سخانات Pentair Sta-Rite.إنه مصمم خصيصًا ليحل محل مستشعر مدخنة مكدس السخان Sta-Rite.
موقع:يقع مفتاح المداخن الداخلي (ES2) / مستشعر تدفق المداخن (SFS) على كوع العادم.
الأبعاد (مم)
| رقم | مكون | المواد والمواصفات | Q'TY | ملاحظة |
| 2-1 | عنصر | R200: 8KΩ ± 5٪ R150 / 250: 5300K ± 3٪ DDR | 1 قطعة | |
| 2-2 | سلك الرصاص | TPEF AWG22 * 1C 320 أوم | 65 ملم | (أبيض ) |
| 2-3 | طلاء | راتنجات الايبوكسي | (أسود) | |
| 2-4 | الإسكان | JM19105 Φ6.35 * 54.6 + S13 + 24UNF SUS304 | 1 قطعة | |
| 2-5 | تيرمينول | AMP 250 # 22- # 18 | 2 قطعة | (أحمر) |
| رقم | العنصر | إشارة | شروط الاختبار | دقيقة. | قيمة عادية | الأعلى. | وحدة | ||
| 4-1. | المقاومة عند 200 | R200 |
Ta = 200 ± 0.05 ℃ صتي≦ 0.1 ميجا واط |
7.6 | 8 | 8.4 | كو | ||
| المقاومة عند 150 | R150 |
Ta = 150 ± 0.05 ℃ صتي≦ 0.1 ميجا واط |
/ | 29.65 | / | كو | |||
| المقاومة عند 250 | ر 250 |
Ta = 250 ± 0.05 ℃ صتي≦ 0.1 ميجا واط |
/ | 2.705 | / | كو | |||
| 4-2. | قيمة ب | B150 / 250 | 5141 | 5300 | 5459 | ك | |||
| 4-3. |
تبديد معامل في الرياضيات او درجة |
σ | في الهواء | 3 | / | ميغاواط / ℃ | |||
| 4-4. | ثابت الزمن | τ | في الهواء | / | / | 15 | ثانية | ||
| 4-5. | مقاومة العزل | / | 500VDC | 100 | / | / | م | ||
| 4-6. | تحمل الجهد | / | 1500 فولت تيار متردد | 5 | / | / | ثانية | ||
| 4-7. | نطاق درجة حرارة التشغيل | / | / | -30 | / | +300 | ℃ | ||
اختبار الموثوقية
| رقم | العنصر | متطلبات تقنية | شروط الاختبار وطريقته |
| 5-1. | درجة حرارة عالية.اختبار |
DR / R25 £ ± 3٪ |
105 ± 5 أوم ، 1000 ± 24 ساعة |
| 5-2. | درجة حرارة منخفضة.تيس | -30 ± 5 أوم ، 1000 ± 24 ساعة | |
| 5-3. | اختبار الرطوبة | يخزن في بيئة 65 ± 2 ℃ ، 90٪ -95٪ RH لمدة 1000 ± 24 ساعة | |
| 5-4. | مؤقت.اختبار دورة | ضع العينة في -30 درجة مئوية لمدة 10 دقائق ، في 25 درجة مئوية لمدة 10 دقائق و 100 درجة مئوية لمدة 10 دقائق.وكرر الأمر 5 مرات. | |
| 5-5 | اختبارات الشد |
بعد اختبار الشد ، يجب أن يكون المستشعر |
قم بتثبيت السلك على بعد 50 مم من الحافة الداخلية لطرف الموصل ، ثم ضع شدًا ثابتًا 10N بين الطرف والسلك لمدة دقيقة واحدة ، على طول الاتجاه المحوري.بعد الاختبار ، تحقق مما إذا كان هناك أي سلك بوركين أو سقوط أو تلف وقياس صفر- إعادة السلطة. |
| 5-6 | اختبار السقوط |
لا ضرر فني.صفر قوة |
قم بإسقاط المستشعر من ارتفاع متر من خلال الاتجاه المحوري والجانبي إلى الأرضية الأسمنتية ، كل اتجاه لمدة 5 مرات ، ثم تحقق من المظهر وقياس مقاومة الطاقة الصفرية في 25 |
| 5-7 | اختبار الاهتزاز | نطاق التردد: 10-500 هرتز ، السرعة المتسارعة: 10 جم ، وقت مسح التردد: كلا من X و Y لمدة 30 دقيقة ، استرجاع لمدة 4 ساعات بعد الاختبار ، افحص مظهر المستشعر بصريًا وقياس مقاومة الطاقة الصفرية في 25 |
6.1في عملية التخزين والنقل ، لا يزيد ارتفاع المكدس عن 4 منتجات CTN.
6.2متوفر بجميع طرق النقل ، ولكن تجنب المطر والثلج الناتج عن الترشيح المباشر أو غير المباشر والأضرار الميكانيكية.
6.3يجب تخزين المنتجات في درجة حرارة البيئة - 10 / + 40 ℃ ، الرطوبة النسبية لا تزيد عن 80٪ ، يجب ألا تحتوي البيئة على حمض أو قلوي أو غاز تآكل أو مصدر إشعاعي.
الانتباه على العملية
7.1سوف يجلب حرارة إضافية ويؤثر على دقة الاختبار عندما يمر التيار عبر المستشعر ، مع عرضه قبل اختيار المستشعر.
7.2عندما يتحرك المنتج ، يجب التعامل مع التثبيت برفق لتجنب التلف الناتج عن سحب المنتج.
7.3لا يمكن استخدام تشوه المنتج والأكسدة والظواهر الأخرى ، حتى لا تؤثر على دقة درجة الحرارة.
7.4يجب تجنب الاختلافات المفرطة في درجات الحرارة ضمن نطاق درجة حرارة التشغيل.
7.5لا تستخدمه في الغازات المسببة للتآكل (مثل ثاني أكسيد الكربون ، NH3 ، SOX ، أكاسيد النيتروجين ، إلخ) بما يتجاوز الظروف المحددة.
7.6لا تستخدم في التحليل الكهربائي والملح والحمض والمذيبات القلوية والعضوية خارج الشروط المحددة.
7.7في درجة الحرارة المحددة ، يمكن للمنتج أن يتحمل صدمة درجات الحرارة العالية جدًا أو المنخفضة جدًا على المدى القصير ، ولكن لا يمكنه وضع المنتج في درجة الحرارة المحددة لفترة طويلة ، من أجل تجنب تقصير عمر خدمة المنتج.
إذا كنت بحاجة إلى أي مساعدة ، فيرجى استشارة موظفي المبيعات أو المهندسين لدينا ، شكرًا لك!
