الشاحن L اللاسلكي استقبال المتلقي لفائف الذكية التلفزيون أو الهاتف والكمبيوتر المحمول WX4710-7R0K95L

الشاحن L اللاسلكي استقبال المتلقي لفائف الذكية التلفزيون أو الهاتف والكمبيوتر المحمول WX4710-7R0K95L

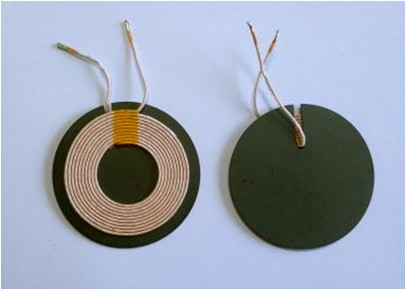

صورة كبيرة :  الشاحن L اللاسلكي استقبال المتلقي لفائف الذكية التلفزيون أو الهاتف والكمبيوتر المحمول WX4710-7R0K95L

تفاصيل المنتج:

مكان المنشأ: صنع في دونغقوان
اسم العلامة التجارية: uchi
إصدار الشهادات: UL ROH
رقم الموديل: WX4710-7R0K95L

شروط الدفع والشحن:

الحد الأدنى لكمية: 10000
الأسعار: USD
تفاصيل التغليف: المربع (L350 * W350 * H170)
شروط الدفع: ويسترن يونيون, Moneygram, T/T
القدرة على العرض: 10000000
مفصلة وصف المنتج
النواة: G47 * 1.0 سلك: 0.08 * 105P * 10.5TS
SN: sn99.3٪ cu: 0.7٪
مؤقت: 25degree رطوبة: 70%

  إحالة L شحن اللاسلكي لفائف التجمع WX4710-7R0K95L للتلفزيون الذكية أو الهاتف والكمبيوتر المحمول

1. الأبعاد (مم)

A (مم) 47.4Max
ب (مم) 23.5 +/- 0.5
C (مم) 2.0 ~ 4.0
C1 (مم) 95 +/- 5.0
E (مم) 8.0Ref
F (مم) 2.7Max
H (مم) 48 +/- 1.5
E (مم) 8.0Ref



2.MATERIAL:

ا. CORE: G47 * 1.0 إحراز "L"
ب. WIRE: ∮0.08 * 105P * 12.5TS
ج. Sn: Sn99.3٪ Cu: 0.7٪
د. المادة اللاصقة الصفراء: 1603
ه. الشريط الشريط marlar مايلر (8.0 ملليمتر العرض)



3. الرسم الكيميائي:




4. الكهربائي آرتشر:

بند SPEC معدات اختبار شرط الاختبار
L 7.0uH + 10٪ WK5237 أو EQU 100KHZ / 0.25V
DCR 60 (mΩ) MAX 502BC
قيمة Q) 70 دقيقة WK5237 أو EQU 100KHZ / 0.25V



5.spixation no:

WX 4710 -7 R0 K 95L
① ② ③ ④ ⑤
① رمز المنتج:
②Dimmensions:
③ المحول: 2R2: 2.2μH ، R47: 0.47μH ، 310: 31uH ، 501: 500uH ، 152: 1.5mH
④Tolerance: J- ± 5٪ K- ± 10٪ M- ± 20٪ N- ± 30٪ P - MIN
of طول الرصاص: 06L: 6MM ، 95L: 95MM










6. اختبار البيانات:

الخصائص الكهربائية
بند L (μH) DCR (mΩ) Q
SPEC 7.0 +/- 10٪ 60MAX 50 دقيقة
1 7.05 46.2 82
2 7.15 46.1 75
3 6.98 45.6 71
4 7.01 46 77
5 7.05 47 70
X 7.048 46.18 75
R 0.17 1.4 7.0



7.PACKAGING

كمية
أبعاد التعبئة (مم)

تستخدم PE التعبئة
L W H
350MAX 350MAX 170MAX
ج: التخزين
يرجى التأكد من الأجزاء عند 35 ℃ أو أقل ، 70٪ RH أو أقل ، وعزل الأجزاء من sulphic و chloric atm osphere

8. اختبار الموثوقية

.1.StORAGE درجة الحرارة:

-40 ℃ ~ 85 ℃

.2 مستوي درجة حرارة درجة الحرارة :

-40 ℃ ~ + 85 ℃ (لفائف التدفئة)

-40 ℃ ~ + 85 ℃

3. المظهر الخارجي:

لا يمكن العثور على عيوب خارجية في الفحص المرئي.

4. قوة طرفية:

مثبتات ثابتة ، نهاية واحدة من الإلكترود بقوة سحب 0.45 كيلوجرام ، دليل على الإبرة لا تسقط.

5. المقاومة المعزولة:

يجب أن تكون مقاومة العزل أكثر من 1000MΩ عندما يتم تطبيق DC100V على الحافة -CORE. يجب عدم وجود هيكلية وعيوب كهربائية لمدة 1 دقيقة.

6. اختبار الرطانة:

إن مقاومة النضارة في حدود ± 10.0٪ وبدون هيكلية ويمكن العثور على عيوب كهربائية بعد 96 ± 2 ساعة اختبار تحت ظروف الرطوبة النسبية 90 ~ 95٪ ودرجة حرارة 40 ± 5 ℃. و 1 ساعة التخزين تحت الظروف الجوية غرفة بعد أن تم مسح WIPED مع الملابس الجافة.

7. اختبار الاهتزاز:

إنطلاق الجهاز هو ضمن ± 10.0 % بعد 1 ساعة اهتزاز العكسي في كل ثلاثة اتجاهات. NAMELY، FREQUENCY IS10 ~ 55Hz ANDUME AMPLITUDE من 1MINUTE CYCLE هو 1.5mm.






























9.Background

اقتران حثي: اقتران جيد بين ملفين ، ملف الارسال وملف الاستقبال. إن التيار المتناوب في ملف المرسل يولد حقلا مغناطيسيا يحفز الجهد في ملف الاستقبال. يمكن استخدام هذا الجهد لتشغيل جهاز محمول أو شحن البطارية. وهو مثالي لمجموعة ملفات الارسال اللاسلكي للشحن وزيادة كفاءة الشحن.

10.Features

لفائف الشحن الارسال اللاسلكي التجمع (تكس - لفائف)
Litz لف سلك الدرع بواسطة مادة النيكل زنك الفريت
الامتثال لمعايير تشى من WPC

11.Applications

هواتف محمولة
بطارية أو بطارية شحن
كاميرات
MP3 / PMP
وMID
الأجهزة اليدوية
أجهزة الألعاب
