دائم لفائف الشحن اللاسلكي مع مزدوجة لاصق الوجه G50 * 5.0 * 1.0 الأساسية

دائم لفائف الشحن اللاسلكي مع مزدوجة لاصق الوجه G50 * 5.0 * 1.0 الأساسية

تفاصيل المنتج:

مكان المنشأ: صنع في دونغقوان
اسم العلامة التجارية: uchi
إصدار الشهادات: UL ROH
رقم الموديل: WX5010-6R3K95

شروط الدفع والشحن:

الحد الأدنى لكمية: 10000
الأسعار: USD
تفاصيل التغليف: المربع (L350 * W350 * H170)
شروط الدفع: ويسترن يونيون, Moneygram, T/T
القدرة على العرض: 10000000
افضل سعر اتصل

معلومات تفصيلية

النواة: G50 * 5.0 * 1.0 شريط لاصق مزدوج الوجه: 50 * 0.05mm
سلك: 0.08 * 105P * 10.5TS SN: sn99.3٪
cu: 0.7٪ لاصقة صفراء: 1603
تسليط الضوء:

لفائف استقبال الشحن اللاسلكي

,

لفائف الطاقة اللاسلكية الشحن

منتوج وصف

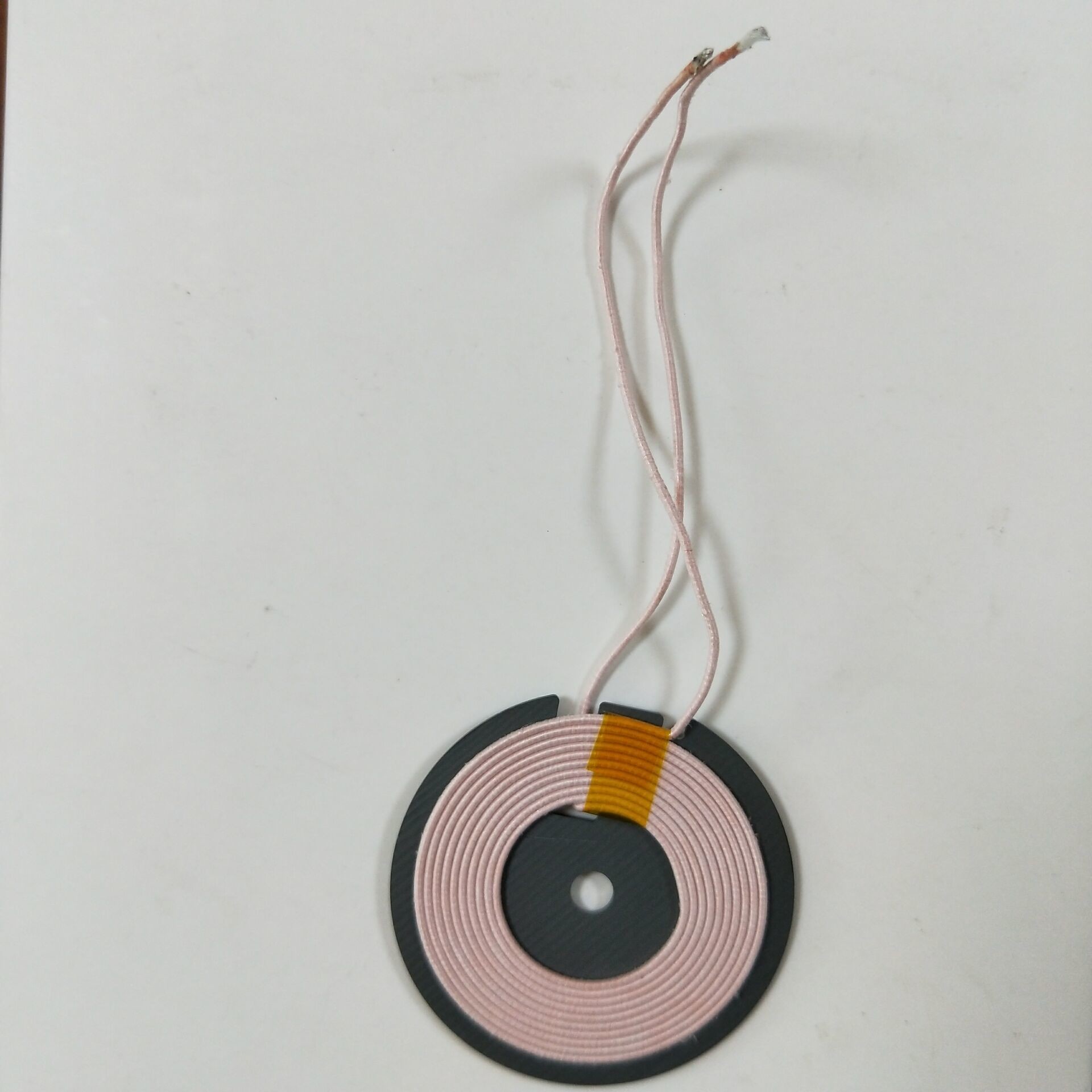

لفائف الشحن اللاسلكي الجمعية WX5010-6R3K95

1. الأبعاد (مم)

A (مم) 50.0 +/- 1.0
ب (مم) 20.5 +/- 0.5
C (مم) 1.5 ~ 3.0
C1 (مم) 95.0 +/- 5.0
D (مم) 5.3 +/- 0.3
E (مم) 8.0Ref
F (مم) 2.7Max
H (مم) 43 +/- 1.0


2. المادة:

ا. CORE: PC95 5.0 * 1.0
ب. WIRE: ∮0.08 * 105P * 10.5TS
ج. Sn: Sn99.3٪ Cu: 0.7٪
د. المادة اللاصقة الصفراء: 1603
ه. الشريط الشريط marlar مايلر (8.0 ملليمتر العرض)




3. الرسم الكهربائي:




4. الكهربائي آرتشر:

بند SPEC معدات اختبار شرط الاختبار
L 6.3uH + 10٪ WK5237 أو EQU 100KHZ / 0.25V
DCR 60 (mΩ) MAX 502BC
قيمة Q) 70 دقيقة WK5237 أو EQU 100KHZ / 0.25V





5. المواصفات لا:

WX 5010 - 6R3 K 95L
① ② ③ ④ ⑤
① رمز المنتج:
② Dimmensions:
③ المحاثة: 2R2: 2.2μH ، R47: 0.47μH ، 310: 31uH ، 501: 500uH ، 152: 1.5mH
④ التسامح: J- ± 5 ٪ K- ± 10 ٪ M- ± 20 ٪ N- ± 30 ٪ P - MIN
⑤ طول الرصاص: 08L: 8mm ، 26L: 26mm.










6. اختبار البيانات:

الخصائص الكهربائية
بند L (μH) DCR (mΩ) Q
SPEC 6.3 +/- 10٪ 60MAX 70 دقيقة
1 6.58 36.2 99.7
2 6.54 36.1 96.6
3 6.54 35.6 98.5
4 6.51 36.0 98.6
5 6.47 37.0 98.9
X 6.528 36.18 98.46
R 0.11 1.4 3.1



7. التغليف

ا. كمية
ب. أبعاد packaing (مم)

تستخدم PE التعبئة
L W H
350MAX 350MAX 170MAX
ج: التخزين
يرجى التأكد من الأجزاء عند 35 ℃ أو أقل ، 70٪ RH أو أقل ، وعزل الأجزاء من sulphic و chloric atm osphere

8. اختبار الموثوقية

0.1. درجة حرارة التخزين:

-40 ℃ ~ 85 ℃

0.2. نطاق درجة التشغيل التشغيلي :

-40 ℃ ~ + 85 ℃ (لفائف التدفئة)

-40 ℃ ~ + 85 ℃

3. المظهر الخارجي:

لا يمكن العثور على عيوب خارجية في الفحص المرئي.

4. قوة طرفية:

مثبتات ثابتة ، نهاية واحدة من الإلكترود بقوة سحب 0.45 كيلوجرام ، دليل على الإبرة لا تسقط.

5. العازلة المقاومة:

يجب أن تكون مقاومة العزل أكثر من 1000MΩ عندما يتم تطبيق DC100V على الحافة -CORE. يجب عدم وجود هيكلية وعيوب كهربائية لمدة 1 دقيقة.

6. اختبار الرطانة:

إن مقاومة النضارة في حدود ± 10.0٪ وبدون هيكلية ويمكن العثور على عيوب كهربائية بعد 96 ± 2 ساعة اختبار تحت ظروف الرطوبة النسبية 90 ~ 95٪ ودرجة حرارة 40 ± 5 ℃. و 1 ساعة التخزين تحت الظروف الجوية غرفة بعد أن تم مسح WIPED مع الملابس الجافة.

7. اختبار الاهتزاز:

إنطلاق الجهاز هو ضمن ± 10.0 % بعد 1 ساعة اهتزاز العكسي في كل ثلاثة اتجاهات. NAMELY، FREQUENCY IS10 ~ 55Hz ANDUME AMPLITUDE من 1MINUTE CYCLE هو 1.5mm.






























9. الخلفية

اقتران حثي: اقتران جيد بين ملفين ، ملف الارسال وملف الاستقبال. إن التيار المتناوب في ملف المرسل يولد حقلا مغناطيسيا يحفز الجهد في ملف الاستقبال. يمكن استخدام هذا الجهد لتشغيل جهاز محمول أو شحن البطارية. وهو مثالي لمجموعة ملفات الارسال اللاسلكي للشحن وزيادة كفاءة الشحن.

10. الميزات

لفائف الشحن الارسال اللاسلكي التجمع (تكس - لفائف)
Litz لف سلك الدرع بواسطة مادة النيكل زنك الفريت
الامتثال لمعايير تشى من WPC

11. التطبيقات

هواتف محمولة
بطارية أو بطارية شحن
كاميرات
MP3 / PMP
وMID
الأجهزة اليدوية
أجهزة الألعاب
